建议先看第1-5篇，尤其是第5篇的 CNN（理解卷积→注意力的演进）和第4篇的残差连接。本篇讲 Transformer 的注意力机制、为什么它比 RNN 强，以及图神经网络怎么处理非网格数据。

Chapter 12 Transformer

注意力

注意力（Attention）是 Transformer 模型的核心概念。它允许神经网络在处理序列数据时，动态地为不同输入分配不同的重要性权重。这些权重本身也依赖于输入数据，从而能够捕捉序列中的依赖关系。

与传统神经网络中固定的权重不同，注意力机制的权重是数据依赖的，即根据当前输入动态计算。

考虑以下两个句子：

1. I swam across the river to get to the other bank.
2. I walked across the road to get cash from the bank.

同一个词 “bank” 在不同上下文中有不同含义（河岸 vs. 银行）。模型需要根据上下文中的其他词（如 “swam”, “river”, “cash” ）来判断其正确含义。

这表明，模型在处理某个词时，应该“关注”序列中与之相关的其他词。这种关注的程度（权重）取决于输入序列本身。

• 传统词嵌入：每个词映射到一个固定的向量（如 “bank” 总是同一个向量），无法区分多义词。
• Transformer 的目标：通过注意力机制，将词映射到一个新的表示空间，使得同一个词在不同上下文中得到不同的向量表示。
  • 在第一个句子中，“bank” 的表示会靠近 “water”。
  • 在第二个句子中，“bank” 的表示会靠近 “money”。

Transformer 的输入是一组向量 $\{x_n\}$，其中 $n = 1, \dots, N$。

• 每个向量 $x_n$ 称为一个 token（令牌）。
  • 在 NLP 中，token 可以是一个词、子词或字符。
  • 在图像中，token 可以是一个图像块（patch）。
  • 在蛋白质序列中，token 可以是一个氨基酸。
• 向量 $x_n$ 的每个元素称为一个 特征（feature）。
• 向量维度为 $D$，序列长度为 $N$。

我们将输入组织成一个 $N \times D$ 的矩阵 $X$：

因此Transformer 的基本单元是一个函数，它将输入矩阵 $X$ 转换为输出矩阵 $\tilde{X}$，且维度保持不变：

可以堆叠多个这样的层，形成深度网络。每一层都有自己的可学习参数（权重和偏置），通过梯度下降进行训练。

一个 Transformer 层包含两个主要阶段：

1. 注意力机制：在列方向（特征维度）上混合不同 token 的信息。
2. 逐行变换：在每一行（每个 token）内部进行特征变换。

注意力系数

想象你在阅读一篇文章时，为了理解某个句子，你需要”关注”文章中的某些部分。注意力机制就是让机器学习也能做到这一点。

目标：将输入向量 $x_1, \dots, x_N$ 映射到输出向量 $y_1, \dots, y_N$，使得 $y_n$ 的表示更丰富。

关键思想：输出向量 $y_n$ 不仅依赖于对应的输入 $x_n$(某单个输入向量)，还依赖于所有其他输入 $x_1, \dots, x_N$（整体的意思） 。依赖程度由注意力权重 $a_{nm}$ 控制。

定义每个输出向量为输入向量的线性组合：

注意力权重 $a_{nm}$ 应满足：

1. 非负性：$a_{nm} > 0$ （避免正负抵消）
2. 归一化：$\sum_{m=1}^{N} a_{nm} = 1$ （保证权重总和为1）

这两个约束意味着 $a_{nm} \in [0, 1]$，即权重构成一个“单位划分”。

• 若 $a_{nn} = 1$ 且 $a_{nm} = 0$（当 $m \neq n$），则 $y_n = x_n$，输入不变。
• 一般情况下，$y_n$ 是所有输入向量的加权平均，权重由输入数据决定。

总而言之，注意力机制通过动态分配权重，使模型能够关注输入序列中的重要部分。

假设我们有3个输入向量：

• $x_1 = [1, 2, 3]$（比如描述”猫”）
• $x_2 = [4, 5, 6]$（比如描述”狗”）
• $x_3 = [7, 8, 9]$（比如描述”动物”）

我们要计算输出向量 $y_1$： $y_1 = a_{11} \times x_1 + a_{12} \times x_2 + a_{13} \times x_3$

假设注意力系数为：

• $a_{11} = 0.5$（50%关注自己）
• $a_{12} = 0.3$（30%关注第二个输入）
• $a_{13} = 0.2$（20%关注第三个输入）

那么：

还可以动态调整关注点：

• $y_1$ 可能更关注”猫”的信息（$a_{11}=0.7, a_{12}=0.2, a_{13}=0.1$）
• $y_2$ 可能更关注”狗”的信息（$a_{21}=0.2, a_{22}=0.7, a_{23}=0.1$）
• $y_3$ 可能更关注整体概念（$a_{31}=0.3, a_{32}=0.3, a_{33}=0.4$）

自注意力

如何计算注意力权重 $a_{nm}$？

首先通过信息检索类比：

• Key (键)：描述项目的属性（如电影的类型、演员）。
• Value (值)：项目本身（如电影文件）。
• Query (查询)：用户的偏好（如想看的类型）。

系统通过比较 Query 和 Key 来找到最佳匹配，并返回对应的 Value。

而在 Transformer 中：

• Value：输入向量 $x_n$ 直接作为 Value。
• Key：输入向量 $x_n$ 也作为 Key。
• Query：输入向量 $x_m$ 作为输出 $y_m$ 的 Query。

这称为“自注意力”，因为 Query、Key、Value 都来自同一输入序列。

要计算 Query $x_n$ 和 Key $x_m$ 的相似度。一个简单方法是点积，点积越大，说明两个词越相关：

使用 Softmax 函数将点积转换为归一化的注意力权重：

Softmax 确保了权重的非负性和归一化。

将所有注意力权重组织成一个 $N \times N$ 的矩阵：

其中 $\text{Softmax}(L)$ 表示对矩阵 $L$ 的每个元素取指数，然后对每一行进行归一化。

输出矩阵 $Y$ 为：

假设输入序列有3个词：

计算相似度矩阵：

对每一行应用Softmax得到注意力权重：

最后计算最终输出Y

网络参数

上述自注意力机制没有可学习参数，因此无法从数据中学习。此外，所有特征在计算相似度时权重相同。

解决方案：对输入进行线性变换，引入可学习权重矩阵。

定义：

• Query 矩阵：$Q = X W^{(q)}$
• Key 矩阵：$K = X W^{(k)}$
• Value 矩阵：$V = X W^{(v)}$

其中 $W^{(q)}, W^{(k)}, W^{(v)}$ 是可学习的权重矩阵。

维度说明：

• $W^{(k)}$ 和 $W^{(q)}$ 的维度为 $D \times D_k$，确保 $Q$ 和 $K$ 的列数相同，以便计算点积 $Q K^T$。
• $W^{(v)}$ 的维度为 $D \times D_v$，决定输出向量的维度。
• 通常设 $D_k = D$，$D_v = D$，以保持输入输出维度一致，便于堆叠层和使用残差连接。

最终的自注意力输出为：

缩放自注意力

问题：当 $D_k$ 较大时，点积 $q_n^T k_m$ 的方差会很大（约为 $D_k$），导致 Softmax 函数的输入值过大，使其进入梯度很小的饱和区，影响训练。

解决方案：将点积结果除以 $\sqrt{D_k}$ 进行缩放。

最终的自注意力公式为：

多头注意力

单个注意力头可能只能捕捉一种类型的依赖关系（如语法关系或语义关系）。

解决方案：使用多个并行的注意力头，每个头学习不同的投影空间，从而捕捉不同类型的模式。

定义 $H$ 个头：

• 第 $h$ 个头的输出为：$H_h = \text{Attention}(Q_h, K_h, V_h)$
• 其中： $$Q_h = X W_h^{(q)}, \quad K_h = X W_h^{(k)}, \quad V_h = X W_h^{(v)}$$
• 每个头有独立的可学习参数 $W_h^{(q)}, W_h^{(k)}, W_h^{(v)}$。

将所有头的输出拼接起来：

维度为 $N \times (H \cdot D_v)$。

然后通过一个线性变换 $W^{(o)}$ 投影回原始维度 $D$：

其中 $W^{(o)}$ 的维度为 $(H \cdot D_v) \times D$。

通常设置 $D_v = D / H$，这样拼接后的维度正好是 $N \times D$。

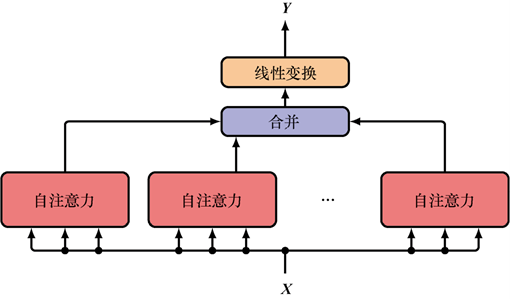

多头注意力的信息流

Transformer 层

多头自注意力是 Transformer 的核心。为了构建深度网络，需要堆叠多个层。

为了改善训练，引入残差连接(见第9章-残差连接)和层归一化（Layer Normalization，对每个token的特征向量独立归一化，稳定训练）：

设多头注意力的输出为 $Y(X)$，则加入残差连接和层归一化后的结果为：

这确保了即使注意力层没有学到任何东西$Y(X) \approx 0$，信息也能通过残差路径 $X$ 传递。

也可以采用“预归一化”：

注意力层的输出是输入向量的线性组合（通过注意力权重），这限制了其表达能力。

为了引入非线性变换，通常在注意力层之后添加一个多层感知机（MLP）：

• 例如，一个两层全连接网络，中间使用 ReLU 激活函数。
• 同样使用残差连接和层归一化。

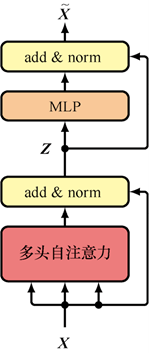

一个完整的 Transformer 层：输入 $X$ 经过多头自注意力（加残差和归一化）得到 $Z$，然后 $Z$ 经过 MLP（多层网络，加残差和归一化）得到最终输出 $\tilde{X}$，包含两个子层：

1. 多头自注意力子层（突出关系）

• 接收输入 $X$。
• 计算多头注意力输出 $Y(X)$。
• 应用残差连接：$X + Y(X)$。（稳定表达）
• 应用层归一化：$Z = \text{LayerNorm}(X + Y(X))$。

• 输入 X → 多头自注意力 → Y(X) → 残差连接+层归一化 → Z

2. 前馈神经网络子层（丰富表达）

• 接收上一步的输出 $Z$。
• 通过一个全连接的 MLP 进行非线性变换。通常的结构是： $$\text{MLP}(z) = W_2 \cdot \text{ReLU}(W_1 \cdot z + b_1) + b_2$$ 其中 $W_1$ 的维度通常是 $D \times D_{ff}$（$D_{ff} > D$，例如 4 倍），$W_2$ 的维度是 $D_{ff} \times D$ ，确保输出维度与输入相同。
• 应用残差连接：$Z + \text{MLP}(Z)$。
• 应用层归一化：$\tilde{X} = \text{LayerNorm}(Z + \text{MLP}(Z))$。

• Z → MLP → MLP(Z) → 残差连接+层归一化 → 最终输出X̃

最终输出 $\tilde{X}$ 的维度与输入 $X$ 相同，为 $N \times D$。

通过将多个这样的 Transformer 层堆叠起来，可以构建一个深度网络：

其中 $X^{(0)}$ 是初始输入（通常是词嵌入加上位置编码），$X^{(L)}$ 是最终的表示，可用于下游任务（如分类、生成等）。

位置编码

自注意力机制有一个关键特性：它是排列不变的或序列顺序无关的。

从公式 $Y = \text{Softmax}(QK^T / \sqrt{D_k}) V$ 可以看出，计算过程只依赖于向量之间的点积和线性组合。如果我们将输入序列 $X$ 的行（即 tokens）进行任意重新排列，只要同时对 $Q, K, V$ 做相同的排列，最终的输出 $Y$ 也会是相同排列的结果。

然而，在大多数序列任务中（尤其是 NLP），顺序至关重要。例如，“猫追老鼠” 和 “老鼠追猫” 含义完全不同。标准的自注意力层无法区分这两种情况。

为了使模型能够利用序列顺序，必须显式地将位置信息（token 在序列中的索引 $n$）注入到输入中。（给词加上”位置标签”）

最常用的方法是位置编码（Positional Encoding）： 将位置编码向量 $p_n$ 加到第 $n$ 个 token 的输入嵌入向量 $x_n$ 上：

在矩阵形式中，将位置编码矩阵 $P$ 加到输入矩阵 $X$ 上：

其中 $P$ 是一个 $N \times D$ 的矩阵，第 $n$ 行是位置 $n$ 的编码向量 $p_n$。

位置编码向量 $p_n$ 必须满足：

1. 唯一性：每个位置 $n$ 有唯一的编码。
2. 可学习或确定性：编码可以是可学习的参数，也可以是预先定义的函数。

正弦/余弦编码：

使用不同频率的正弦和余弦函数来生成 $p_n$。对于位置 $n$ 和维度 $i$：

其中 $i = 0, 1, \dots, D/2 - 1$。

特点：

• 确定性：编码是预先计算好的，不是可学习的。
• 周期性：不同维度具有不同的波长($L$控制)。
• 相对位置：模型可以相对容易地学习到 $p_{n+k}$ 和 $p_n$ 之间的关系（例如，通过线性变换），这有助于捕捉相对位置信息。

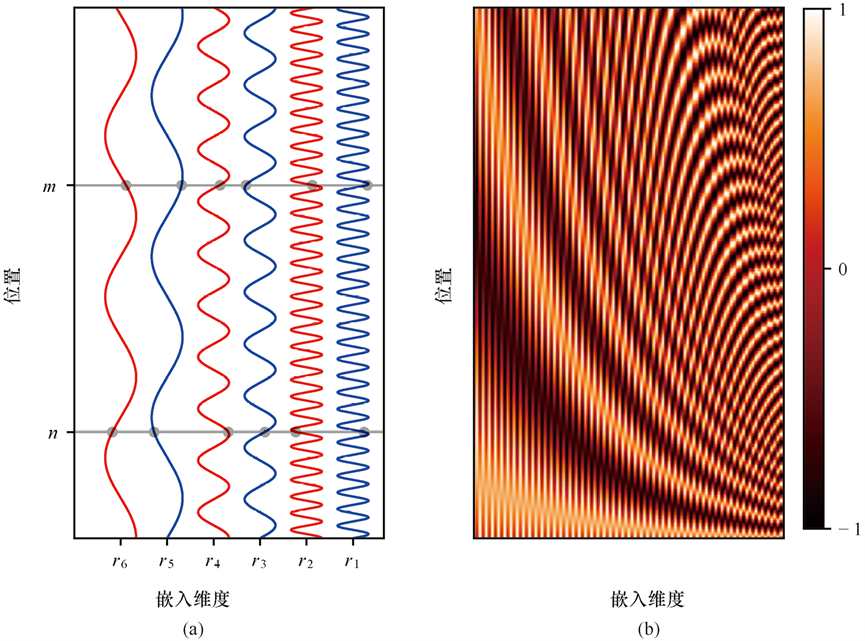

(a) 图中横轴表示嵌入向量rn的不同组件，纵轴表示序列中的位置。位置n和位置m的向量元素值均由相应的正弦和余弦曲线与水平灰线的交点表示。 (b)由上式定义且对于前N=200个位置，L=30的位置编码向量的热图说明，其中维度为D=100

可学习的位置编码

更简单的方法是将位置编码 $P$ 视为可学习的参数。初始化一个 $N_{\text{max}} \times D$ 的矩阵（$N_{\text{max}}$ 是模型支持的最大序列长度），其中每一行对应一个位置的编码向量。在训练过程中，这些向量作为模型参数一起被优化。

这种方法在实践中通常表现良好，且实现简单。

当 $x_n$ 变为 $x_n + p_n$ 后，计算 Query、Key、Value 时：

位置信息 $p_n$ 被编码进了 $q_n, k_n, v_n$ 中。因此，在计算注意力权重 $\text{Softmax}(QK^T / \sqrt{D_k})$ 时，点积 $q_n^T k_m$ 不仅依赖于 $x_n$ 和 $x_m$ 的语义，还依赖于它们的位置 $n$ 和 $m$。这使得模型能够区分不同顺序的序列。

输入序列的每个 token 都加上一个与其位置相关的向量，然后这个增强后的序列表示被送入第一个Transformer层。

自然语言

自然语言（如英语、中文）本质上是符号的序列。一个句子可以被看作是一个由单词和标点符号组成的有序列表，这些元素通常由空格分隔。例如： ["The", "cat", "sat", "on", "the", "mat", "."]

这种顺序性是语言理解的核心。改变词序通常会改变句子的含义，甚至使其变得无意义。例如：

• "The cat chased the dog." (猫追狗)
• "The dog chased the cat." (狗追猫)
• "Chased cat the dog the." (语法错误，难以理解)

因此，处理语言的模型必须能够捕捉和利用序列中的长期依赖关系，例如主语和动词的依存关系，即使它们相隔很远。

one-hot（独热）编码： one-hot编码将每个单词映射到一个长度为词典大小的向量，向量中只有一个元素为1，其余元素为0。例如，对于词典大小为10的词典，单词” cat”的one-hot编码为：[0, 0, 1, 0, 0, 0, 0, 0, 0, 0]。每个单词在词典中占据一个独立的维度。

词嵌入

one-hot编码存在高维度（词典规模大时）和无法捕捉词间关系的问题，词嵌入通过将词映射到低维稠密向量解决这些问题。

• 嵌入矩阵定义：设嵌入空间维度为D，词典规模为K，嵌入矩阵E的维度为$D \times K$ 。对于one-hot编码的输入向量$x_n$，其对应的嵌入向量为： $$v_n = E x_n$$ 由于$x_n$是one-hot向量，$v_n$本质上是矩阵E中对应的列向量。
• Word2vec模型：
  • 是一种通过两层神经网络学习词嵌入的方法，基于自监督学习（从无标签文本中生成训练样本）。
  • 两种变体：
    • 连续词袋模型（CBOW）：以窗口内的上下文词为输入，预测中间词（“填空”任务）。
    • 跳字模型（Skip-gram）：以中心词为输入，预测窗口内的上下文词。

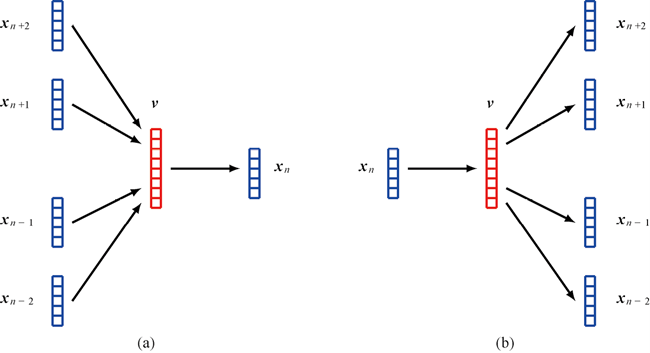

      Word2vec模型 左词袋模型 右跳字模型

• 词嵌入的语义特性：
  • 语义相关的词在嵌入空间中距离更近（如“Paris”和“London”）。
  • 支持简单向量运算，例如：
    $v(\text{Paris}) - v(\text{France}) + v(\text{Italy}) \simeq v(\text{Rome})$
• 应用方式：
  • 作为预训练层，可固定预训练的嵌入矩阵，或在端到端训练中作为可学习层（初始值可随机或用预训练矩阵）。

分词

固定词表无法处理未登录词、拼写错误，字符级处理则丢失词结构且计算成本高。

• 目标：结合词级和字符级的优势，将文本转换为 token（字符组，可能包含完整词、词片段或单个字符）。
• 字节对编码（Byte Pair Encoding, BPE）：
  • 过程：从单个字符开始，迭代合并最频繁的相邻 token 对（不跨词合并），直到达到预设的 token 数量。

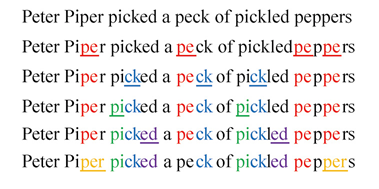

  • 如图所示，先合并“pe”（出现4次，不包括”Pe""），再合并“ck”（出现3次），以此类推。
• 优势：处理未登录词、保留词结构、支持多模态（如代码）处理。

词袋模型

• 联合分布假设：假设序列中词独立，联合分布分解为： $$p(x_1, ..., x_N) = \prod_{n=1}^N p(x_n)$$ 完全忽略词序（“词袋”由此得名）。
• 文本分类应用：
  • 朴素贝叶斯分类器：假设每个类别内词独立，类条件概率为： $$p(x_1, ..., x_N | \mathcal{C}_k) = \prod_{n=1}^N p(x_n | \mathcal{C}_k)$$
  • 后验概率计算： $$p(\mathcal{C}_k | x_1, ..., x_N) \propto p(\mathcal{C}_k) \prod_{n=1}^N p(x_n | \mathcal{C}_k)$$
• 平滑处理：测试集中出现训练未见过的词时，概率会为0，需通过平滑（如均匀分配小概率）避免。

自回归模型

• 联合分布分解：考虑词序，将联合分布分解为条件概率乘积： $$p(x_1, ..., x_N) = \prod_{n=1}^N p(x_n | x_1, ..., x_{n-1})$$
• n-gram模型：
  • 简化假设：条件概率仅依赖前L个词（如L=1为bigram，L=2为trigram）。
  • 示例（L=2）： $$p(x_1, ..., x_N) = p(x_1) p(x_2 | x_1) \prod_{n=3}^N p(x_n | x_{n-1}, x_{n-2})$$
• 局限性：
  • 参数爆炸：随L增长，概率表规模呈指数增长（难以超过trigram）。
  • 长程依赖：无法捕捉长距离词间关系，生成文本可能不连贯。
• 隐马尔可夫模型（HMM）：通过潜在变量传递长程信息，但能力有限（依赖潜在状态链）。

递归神经网络（RNN）

• 动机：解决序列长度可变和参数共享问题，支持 equivariance（同词在不同位置语义一致）。
• 结构：
  • 引入隐藏状态$z_n$，输入为当前词$x_n$和前一隐藏状态$z_{n-1}$，输出为当前词$y_n$和新隐藏状态$z_n$。

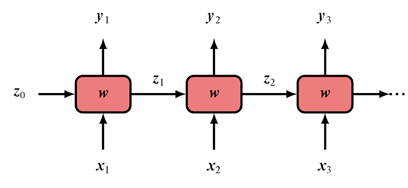

  • 权重共享 across 序列位置，结构如图所示（初始隐藏状态$z_0$通常设为全0向量）。

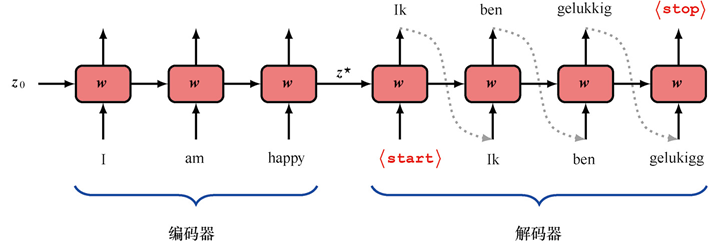

• 机器翻译示例：
  • 编码器：处理输入序列（如英语），压缩为隐藏状态$z^*$。
  • 解码器：以$z^*$和 $\langle \text{start} \rangle$ token为起点，生成输出序列（如荷兰语），直到 $\langle \text{end} \rangle$ token，结构如下图所示。
  • 自回归特性：每个输出词作为下一输入，类似上面自回归的公式。

时间反向传播

• 训练方法：通过反向传播计算梯度，误差函数为交叉熵（输出用softmax激活）。
• 问题：
  • 梯度消失/爆炸：长序列训练时，梯度经过多步传递后衰减或激增。
  • 长程依赖差：输入序列需压缩为固定长度$z^*$，长序列易丢失信息（瓶颈问题）。
• 改进模型：
  • LSTM（长短期记忆网络）和GRU（门控循环单元）：通过门控机制增强长程信息保留能力。
• 局限性：
  • 并行计算差：序列处理依赖前序步骤，无法高效利用GPU。
  • 仍受限于长程依赖建模能力。

Transformer语言模型

按输入输出形式分为三类：

• 编码器模型：输入序列，输出固定向量（如情感分析）。
• 解码器模型：输入向量，输出序列（如文本生成）。
• 序列到序列模型：输入输出均为序列（如翻译）。

解码器Transformer

• GPT模型：生成式预训练Transformer，自回归模型，目标是学习条件概率$p(x_n | x_1, ..., x_{n-1})$。

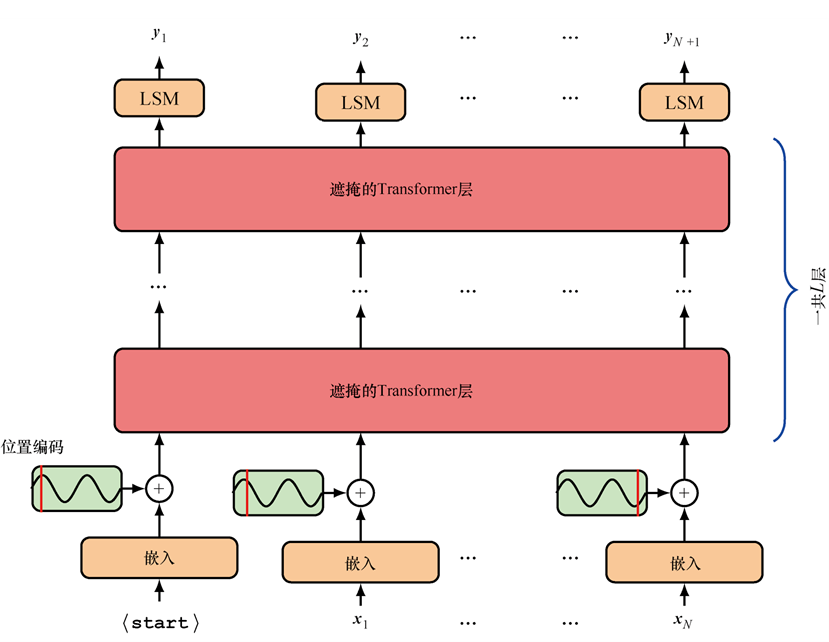

• 架构：
  • 输入： token序列$x_1, ..., x_N$（含位置编码）。
  • 输出：通过线性变换+softmax得到 token 概率分布： $$Y = \text{Softmax}(\tilde{X} W^{(p)})$$
• 训练方式：
  • 自监督学习：从无标签文本中取序列，以$x_{n+1}$为目标训练。
  • 并行处理：将序列拆分为多个子序列（如“我游泳过河”拆分为“我游泳”→“过”、“我游泳过”→“河”等）。

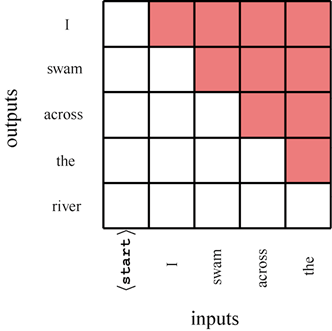

  • 掩码注意力（因果注意力）：确保预测$x_n$时仅关注前序 token，如下图所示（红色区域注意力权重设为0）。
• 序列处理：
  • 填充 token$\langle \text{pad} \rangle$：统一不同长度序列，通过掩码忽略$\langle \text{pad} \rangle$的注意力。
  • 生成过程：每次采样下一个 token 并加入序列，循环直至 $\langle \text{end} \rangle$ token。

采样策略

• 贪心搜索：每次选概率最高的 token， deterministic 但可能不是最优序列。
• 束搜索：
  • 保留B个最优假设（束宽B），每次扩展为$B^2$个，再筛选出B个。
  • 需长度归一化（避免偏向短序列），计算成本为$O(BKN)$。
• 随机采样：
  • Top-K采样：从概率最高的$K$个 token 中按归一化概率采样。
  • Top-p采样（核采样）：累积概率达阈值p的 token 集合中采样。
  • 温度参数：调整softmax分布： $$y_i = \frac{\exp(a_i / T)}{\sum_j \exp(a_j / T)}$$ $T \to 0$接近贪心，T=1为原始分布，$T \to \infty$趋向均匀。
• 问题：贪心/束搜索可能重复序列，随机采样可能生成无意义文本（人类文本概率更低但更合理）。

编码器Transformer

• BERT模型：双向编码器表示，预训练后通过微调适应下游任务。
• 预训练方式：
  • 随机选择15% token 替换为 $\langle \text{mask} \rangle$（80%）、随机词（10%）或保留原词（10%），训练模型预测原词。

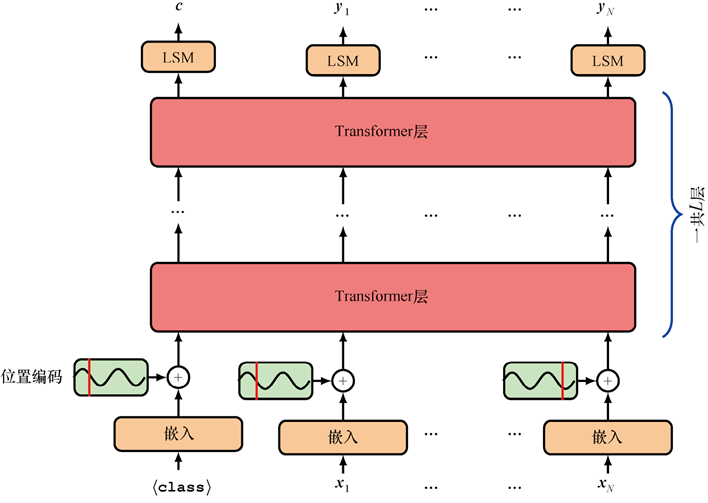

  • 双向性：允许关注前后 token，无需右移输入或掩码，结构如下所示。
• 微调：
  • 分类任务：用首个$token$ 的输出，接线性层+softmax。
  • token 级任务：用所有输出，接共享线性层+softmax。
• 局限：训练效率低（仅部分 token 为目标），无法生成序列。

序列到序列Transformer

• 应用：如翻译（输入英语，输出荷兰语），结合编码器和解码器。
• 交叉注意力：解码器的查询$Q$来自生成序列，键$K$和值$V$来自编码器输出$Z$。

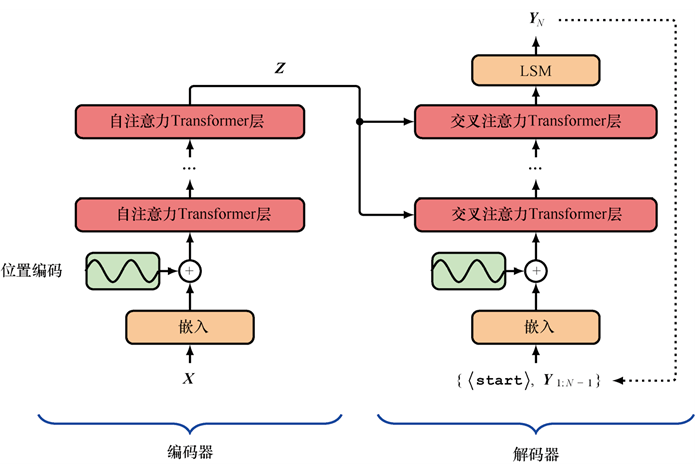

• 整体架构：如下图所示，编码器处理输入序列，解码器通过交叉注意力结合编码器输出，生成目标序列。

大语言模型（LLMs）

• 规模：参数达万亿级（如GPT-4），依赖大规模文本数据和并行计算（GPU集群）。
• 训练范式：
  • 自监督预训练：在海量无标签文本上学习语言规律。
  • 微调：通过少量有标签数据适配下游任务（迁移学习）。
• 低秩适应（LoRA）：
  • 冻结预训练模型权重，新增低秩矩阵（$A (D \times R)$）和（$B (R \times D)$），输出为（$X W_0 + XAB$）。
  • 微调后合并权重：$\hat{W} = W_0 + AB$，减少参数量（如1/10000）。
• 提示工程：通过设计输入提示（如“翻译：…”）引导模型完成任务，支持少样本学习。
• RLHF：通过人类反馈的强化学习优化模型输出（如ChatGPT）。

多模态Transformer

• 核心：将不同模态（文本、图像、音频等）转换为 token，用Transformer统一处理。

视觉Transformer

• 图像 token 化：
  • 将图像$H \times W \times C$拆分为$P \times P$非重叠 patches（如$P=16$），展平为向量。
  • 或用小型CNN下采样生成 token。

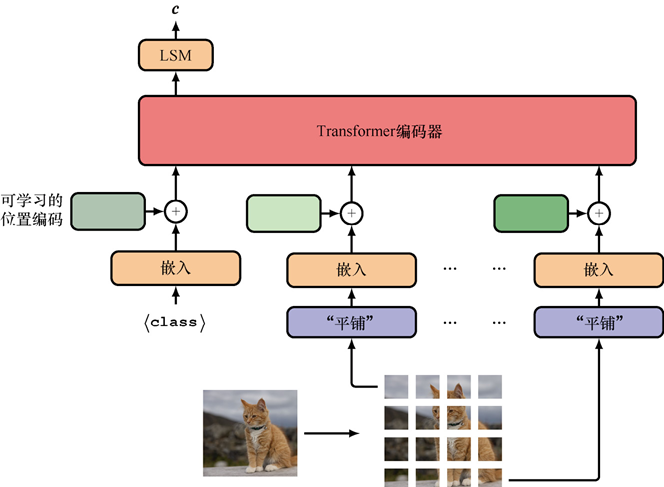

• 架构：如下图所示，加入$token$ 和学习的位置编码，通过编码器输出分类结果。
• 特点： inductive bias 弱（依赖数据学习图像几何特性），需更多训练数据，精度可能更高。

生成式图像Transformer

• 自回归生成：按光栅扫描顺序（阅读顺序）预测像素，联合分布分解为：
  $p(x_1, ..., x_N) = \prod_{n=1}^N p(x_n | x_1, ..., x_{n-1})$
• 离散表示：
  • 向量量化（VQ）：用码本$\mathcal{C}$近似像素patch，$x_n \to \arg\min_{c_k \in \mathcal{C}} \|x_n - c_k\|^2$ ，解决连续值生成模糊问题。
  • ImageGPT：将像素映射到离散颜色码本，用Transformer学习 next-token 预测。

音频数据处理

• 梅尔频谱图（Mel Spectrogram）：将音频波形转换为时间-频率矩阵（感知均匀的频率划分）。
• 音频分类：
  • 将梅尔频谱图拆分为 patches，生成 token 后输入Transformer编码器。
  • 用$token$ 输出分类结果，性能优于CNN（擅长长程依赖）。

文本到语音

Vall-E

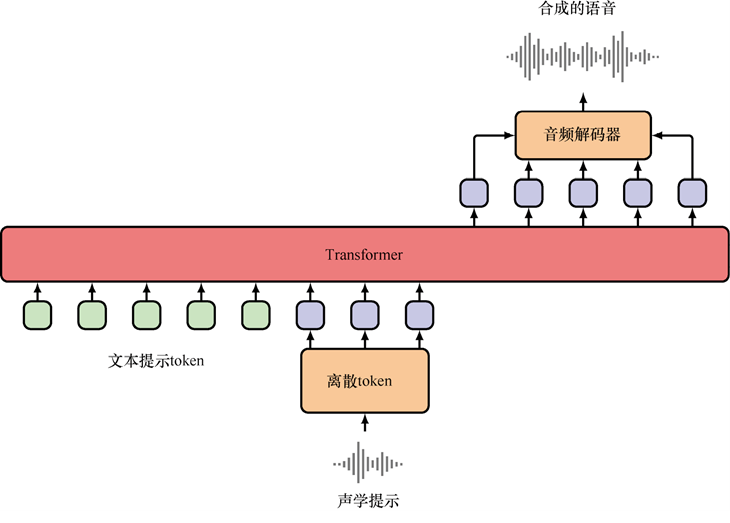

• Vall-E模型：
  • 语音 token 化：用向量量化将语音转换为离散 token。
  • 输入：文本 token + 少量目标 speaker 的语音 token，输出对应语音 token，如上图所示。
  • 优势：仅需几秒样本即可模仿新 speaker 声音。

视觉与语言Transformer

• 数据：如LAION400M（文本-图像对），支持文本生成图像、图像生成文本等。
• Parti模型：编码器-解码器架构，输入文本 token，输出图像 token（向量量化后的patch）。
• CM3Leon模型：
  • 训练数据：含文本和图像的HTML文档。
  • 支持文本-图像生成、图像编辑、 caption 生成等多任务。

第12章小结

一句话版本：

• 注意力机制：让模型动态决定”看哪里”，用Q/K/V的信息检索类比理解——查询和键越匹配，对应的值权重越大
• 自注意力：Q、K、V都来自同一序列，解决”bank到底是河岸还是银行”的消歧问题
• 多头注意力：多个注意力头并行，各自捕捉不同类型的依赖（语法、语义等），拼接后投影
• 位置编码：给token加上位置标签，解决自注意力”排列不变”的短板——没有它，“猫追狗”和”狗追猫”分不清
• Transformer层：注意力子层（混合token间关系）+ 前馈子层（丰富每个token的表达），靠残差连接和层归一化稳定训练
• 三大架构：编码器（BERT，双向理解）、解码器（GPT，自回归生成）、Seq2Seq（翻译等，交叉注意力连接两者）

知识地图：

1
自注意力（Q/K/V + Softmax）
2
    ↓ 引入可学习参数
3
缩放自注意力（÷√D_k 防饱和）
4
    ↓ 并行多组
5
多头注意力 → 拼接 + 线性投影
6
    ↓ 加残差连接 + 层归一化 + 前馈MLP
7
Transformer层 → 堆叠L层 → 深度网络
8
    ↓ 加位置编码（正弦/可学习）
9
    ├── 编码器（BERT）：双向，掩码语言模型
10
    ├── 解码器（GPT）：自回归，因果注意力
11
    └── Seq2Seq：编码器+解码器+交叉注意力

Chapter 13 图神经网络

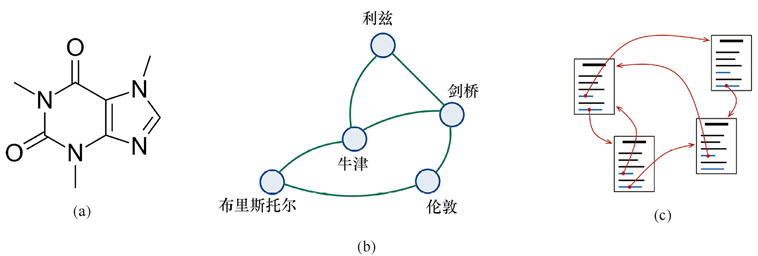

序列（1D）和图像（2D网格）是结构化数据的特例，而更通用的结构化数据可用图（Graph）描述——由节点（node）和边（edge）组成，节点和边均可关联数据（如分子中原子类型、铁路网中行程时间）。

基于图的机器学习

• 节点预测：预测节点属性（如根据网页间超链接分类文档主题）。
• 边预测（图完成）：预测边是否存在（如蛋白质相互作用网络中补全未观测的相互作用）。
• 图预测（回归/分类）：预测整个图的属性（如分子的水溶性），训练数据为多个独立图的集合。
• 归纳学习与转导学习：
  • 归纳学习：训练和测试图/节点独立（如预测新分子的性质）。
  • 转导学习：已知整个图结构，仅部分节点有标签，预测剩余节点标签（如社交网络中区分真人与机器人）。
• 图表示学习：学习图的有效内部表示，用于下游任务（如预训练分子基础模型，再微调至特定任务）。

图的基本概念与符号

• 图的定义：图$G=(V, E)$，其中$V$为节点集，$E$为边集。节点索引$n=1,...,N$，边$(n,m)$连接节点$n$ 和$m$，节点$n$的邻居集记为$\mathcal{N}(n)$。
• 节点数据：每个节点$n$的属性用$D$维向量$x_n$表示，所有节点数据组成$N \times D$矩阵$X$（行$n$ 为$x_n^T$）。

邻接矩阵

$N \times N$矩阵$A$，若节点$n$与$m$有边，则$A_{nm}=1$，否则为0。无向图的$A$是对称的$A_{nm}=A_{mn}$。

• 问题：邻接矩阵依赖节点排序，而图的属性应与节点排序无关。

邻接矩阵依赖节点排序

置换不变性与等变性

• 置换矩阵：$P$为$N \times N$矩阵，每行每列仅1个1，用于表示节点重排序。若节点$n$重排为$m=\pi(n)$，则$P$ 的行$n$ 为单位向量$u_{\pi(n)}^T$。
• 数据置换：
  • 节点数据矩阵：$\tilde{X} = PX$行随节点重排。
  • 邻接矩阵：$\tilde{A} = PAP^T$（行和列均重排）。
• 网络输出要求：
  • 图级预测需置换不变性：$y(\tilde{X},\tilde{A}) = y(X,A)$。
  • 节点级预测需置换等变性：$y(\tilde{X},\tilde{A}) = Py(X,A)$（预测随节点同步重排）。

神经消息传递

• 目标：构建满足置换等变性/不变性、支持多层非线性变换、处理可变长度图、可扩展的网络。
• 卷积神经网络（CNN，见第5篇）——图像可视为特殊图（像素为节点，邻接像素为边），CNN通过局部滤波器聚合信息，图神经网络类似地通过邻居聚合信息。

图卷积与消息传递框架

• 从CNN到图卷积：

  • CNN中$3 \times 3$滤波器：$z_i^{(l+1)} = f\left( \sum_j w_j z_j^{(l)} + b \right)$（j为局部像素）。
  • 图卷积修改：聚合邻居信息，共享参数确保等变性： $$z_i^{(l+1)} = f\left( w_{\text{neigh}} \sum_{j \in \mathcal{N}(i)} z_j^{(l)} + w_{\text{self}} z_i^{(l)} + b \right)$$ 其中$w_{\text{neigh}}$（邻居权重）和$w_{\text{self}}$（自身权重）为所有节点共享。

• 消息传递神经网络：

  • 流程：每层分为聚合 和更新 两步。
  • 聚合：对节点 n ，聚合邻居嵌入： $$z_n^{(l)} = \text{Aggregate}\left( \{ h_m^{(l)} : m \in \mathcal{N}(n) \} \right)$$
  • 更新：结合自身嵌入与聚合结果： $$h_n^{(l+1)} = \text{Update}\left( h_n^{(l)}, z_n^{(l)} \right)$$
  • 初始化：$h_n^{(0)} = x_n$（节点初始嵌入为其属性）。

消息传递

聚合算子

需满足：与邻居顺序无关、支持可变数量邻居、可微。常见形式：

• 求和： 收集所有邻居节点的信息 $$\text{Aggregate}(...) = \sum_{m \in \mathcal{N}(n)} h_m^{(l)}$$ 优点：保留邻居数量信息；缺点：邻居多的节点影响过强。
• 平均： $$\text{Aggregate}(...) = \frac{1}{|\mathcal{N}(n)|} \sum_{m \in \mathcal{N}(n)} h_m^{(l)}$$ 优点：归一化；缺点：丢失邻居数量信息。
• 对称归一化： $$\text{Aggregate}(...) = \sum_{m \in \mathcal{N}(n)} \frac{h_m^{(l)}}{\sqrt{|\mathcal{N}(n)| \cdot |\mathcal{N}(m)|}}$$ 平衡不同节点的邻居数量差异。
• 元素最大/最小：对邻居嵌入逐元素取最大/最小，同样满足置换不变性。
• 带参数聚合：通过MLP引入可学习参数（通用近似器）： $$\text{Aggregate}(...) = \text{MLP}_\theta\left( \sum_{m \in \mathcal{N}(n)} \text{MLP}_\phi(h_m^{(l)}) \right)$$ 其中$\text{MLP}_\phi$（邻居变换）和$\text{MLP}_\theta$（聚合后变换）为共享网络。

更新算子

节点的新状态 = 处理(聚合后的信息 + 节点的原始信息)

• 基本形式：结合自身嵌入与聚合结果，通过非线性变换更新： $$\text{Update}(h_n^{(l)}, z_n^{(l)}) = f\left( W_{\text{self}} h_n^{(l)} + W_{\text{neigh}} z_n^{(l)} + b \right)$$ 其中$f$为激活函数（如ReLU），$W_{\text{self}}, W_{\text{neigh}}$为权重矩阵。
• 简化形式：若$W_{\text{self}} = W_{\text{neigh}}$且聚合用求和，则： $$h_n^{(l+1)} = f\left( W_{\text{neigh}} \sum_{m \in \mathcal{N}(n) \cup \{n\}} h_m^{(l)} + b \right)$$

假设我们有一个3x3的图像块

• CNN:中心像素5会考虑周围的1,2,3,4,6,7,8,9
• GNN:中心节点5只考虑直接相连的节点1,2,6,7

节点/边/图分类实现

• 节点分类：（预测图中每个节点的类别）

  • 输出层：对最终嵌入$h_n^{(L)}$应用softmax： $$y_{ni} = \frac{\exp(w_i^T h_n^{(L)})}{\sum_j \exp(w_j^T h_n^{(L)})}$$
  • 损失函数：交叉熵损失（仅训练节点$\mathcal{V}_{\text{train}}$参与）： $$\mathcal{L} = -\sum_{n \in \mathcal{V}_{\text{train}}} \sum_{i=1}^C y_{ni}^{t_{ni}}$$ 其中$t_{ni}$为one-hot目标标签。

  • 每个节点经过GNN处理后得到嵌入向量$h_n$。再对 $h_n$ 做softmax分类：$y_n = softmax(W × h_n)$ 得到各类别的概率

• 边分类：（预测两个节点之间是否有边（关系预测））利用节点嵌入的相似度：

  $$p(n,m) = \sigma(h_n^T h_m)$$

  其中$\sigma$为sigmoid函数。

• 图分类：（预测整个图的类别）

  • 图表示：聚合所有节点最终嵌入（确保置换不变性）： $$y = f\left( \sum_{n \in V} h_n^{(L)} \right)$$ 聚合函数可选求和、平均、最大等（见前文），$f$为输出网络。

通用图网络

图注意力网络

就像在社交中，我们会更关注某些朋友的意见一样，图注意力网络让节点能够”关注”更重要的邻居。

• 核心：用注意力系数加权邻居信息，动态调整邻居重要性： $$z_n^{(l)} = \sum_{m \in \mathcal{N}(n)} A_{nm} h_m^{(l)}$$ 其中$A_{nm} \geq 0$且$\sum_m A_{nm} = 1$（注意力系数）。
• 注意力系数计算：
  • 双线性形式：$A_{nm} = \frac{\exp(h_n^T W h_m)}{\sum_{m'} \exp(h_n^T W h_{m'})}$。
  • MLP形式：$A_{nm} = \frac{\exp(\text{MLP}(h_n, h_m))}{\sum_{m'} \exp(\text{MLP}(h_n, h_{m'}))}$。
• 多头注意力：使用 H 组独立注意力头，结果拼接后投影，增强表达能力。

边嵌入与图嵌入

不仅节点有特征，连接节点的边也有自己的特征。

• 边嵌入：引入边的隐藏变量$e_{nm}^{(l)}$，更新公式： $$e_{nm}^{(l+1)} = \text{Update}_{\text{edge}}(e_{nm}^{(l)}, h_n^{(l)}, h_m^{(l)})$$ 节点聚合改为基于边嵌入：$z_n^{(l+1)} = \text{Aggregate}_{\text{node}}(\{e_{nm}^{(l+1)}\})$。

整个图有一个全局的特征向量。

• 图嵌入：引入全局图嵌入$g^{(l)}$，综合所有节点和边信息更新： $$g^{(l+1)} = \text{Update}_{\text{graph}}(g^{(l)}, \{h_n^{(l+1)}\}, \{e_{nm}^{(l+1)}\})$$

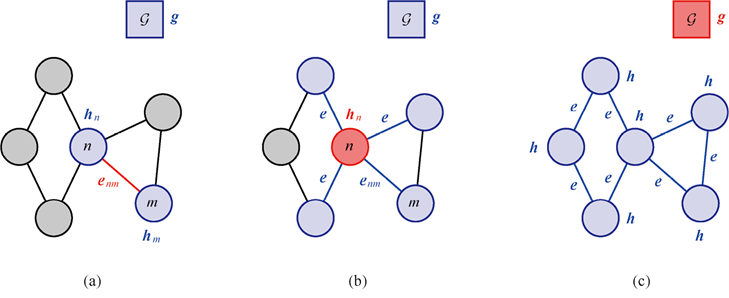

(a) 边更新、(b) 节点更新，(c) 全局图更新。正在更新的变量用红色显示，而那些对该更新有贡献的变量则用蓝色显示

过平滑

“近朱者赤，近墨者黑”，经过很多轮消息传递后，所有节点变得越来越相似。

社交网络谣言传播类比：想象一条谣言在社交网络中传播——第1轮，你的直接朋友告诉你一些信息；第2轮，你朋友的朋友的信息也传到你这里；第3轮、第4轮……经过很多轮之后，网络中每个人”听到的版本”都差不多，原始的个性化信息（谁是消息源头、中间经过了谁）完全被”平均”掉了。GNN的过平滑问题与此类似：层数太多，所有节点的嵌入都趋于同一个”平均值”，失去了区分性。

• 问题：多层消息传递后，节点嵌入趋于相似，限制网络深度。
• 缓解方法：
  • 残差连接（见第4篇）：$h_n^{(l+1)} = \text{Update}(...) + h_n^{(l)}$。
  • 多层特征融合：$y_n = f(h_n^{(1)} \oplus h_n^{(2)} \oplus ... \oplus h_n^{(L)})$（$\oplus$为拼接）。

几何深度学习

• 核心：在图网络中融入空间对称性（如分子旋转/平移不变性）。例如，分子模型中引入原子坐标嵌入（ r_n^{(l)} ），更新时使用坐标差的平方（旋转/平移不变）： $$e_{nm}^{(l+1)} = \text{Update}_{\text{edge}}(..., \|r_n^{(l)} - r_m^{(l)}\|^2)$$ 确保分子性质预测与坐标系无关。

第13章小结

一句话版本：

• 图数据：比序列和图像更通用的结构——节点（实体）+ 边（关系），适用场景从分子到社交网络
• 消息传递：GNN的核心操作——每轮聚合邻居信息、更新自身状态，就像”听朋友的意见来更新自己的看法”
• 聚合算子：求和（保留邻居数量）、平均（归一化）、最大值（抓关键特征），选择取决于任务
• 置换不变/等变：图的预测不能依赖节点编号顺序——图级预测要不变，节点级预测要随节点同步变化
• 图注意力：让节点学会”更关注哪些邻居”，就像社交中更信任某些朋友的意见
• 过平滑：消息传递太多轮，所有节点嵌入趋同——用残差连接和多层特征融合缓解

知识地图：

1
图 = 节点 + 边（邻接矩阵表示）
2
    ↓ 置换不变性/等变性约束
3
消息传递框架：聚合（邻居信息）→ 更新（自身状态）
4
    ├── 图卷积：共享参数的邻居聚合（类比CNN）
5
    ├── 图注意力：动态加权邻居（类比Transformer注意力）
6
    └── 通用图网络：+ 边嵌入 + 全局图嵌入
7
    ↓ 多层堆叠 → 过平滑问题 → 残差连接缓解
8
    ↓
9
下游任务：节点分类 / 边预测 / 图分类

感谢您的阅读！如果可以，给俺点些关注吧~

深度学习笔记-6：Transformer与图神经网络

周一 9月 01 2025

9613 字 · 36 分钟

记录深度学习学习TransformerGNN图神经网络注意力机制

---

© MuxiaoWF | CC BY-NC-SA 4.0

分享

分享这篇博客

X (Twitter)TelegramRedditFacebookEmailQQ

关闭

关闭
