Chapter 10 卷积网络

计算机视觉

传统机器学习模型通常假设输入数据是“无结构”的，即输入向量 $\mathbf{x} = (x_1, ..., x_D)$ 中的各个元素彼此独立。但现实中的许多数据具有 结构化特征，例如：

• 自然语言中，词语按顺序排列，前后词之间有依赖关系。
• 图像中，像素以二维网格排列，相邻像素高度相关。

如果对图像像素进行随机重排，它就不再像一张自然图像；同样，独立随机生成每个像素也几乎不可能生成一张“像样”的图像。这说明图像具有很强的 局部相关性和空间结构先验知识。

将这种结构先验编码进模型，而不是让模型从零学习。（回顾：第3篇中的全连接网络没有利用这种结构。）

卷积神经网络（CNN）就是一种架构层面的解决方案，通过稀疏连接和参数共享来显式建模图像的空间结构。

图像数据

• 图像由像素（pixel）组成的矩形阵列。
• 每个像素有：
• 灰度图像：单通道（intensity）
• 彩色图像：三通道（RGB，红、绿、蓝）
• 像素值为非负数，通常用 8 位整数表示（范围 0–255）。
• 视频可看作三维结构（时间 + 高度 + 宽度），医学图像（如 MRI）是三维体素。

挑战：直接使用全连接网络处理图像会导致参数爆炸。
例如：一张 $1000 \times 1000$ 的彩色图像有 300 万维（100010003=3000000）输入。
若第一层有 1000 个神经元，则仅第一层就有 $3 \times 10^9$ 个权重，不可训练。

卷积滤波器

全连接网络处理图像参数太多，根本训不动。CNN 的思路很直接：既然图像有空间结构，那就把这个结构”写死”进网络架构里——用稀疏连接（每个神经元只看一小块区域）和参数共享（同一个滤波器扫遍整张图）来大幅减少参数。

CNN 利用了图像的四个结构特性：

1. 层次性：从边缘 → 纹理 → 部件 → 物体，一层一层抽象上去
2. 局部性：每个神经元只看局部区域（不需要看全图）
3. 平移等变性：猫在左上角和右下角，特征应该被同样检测到
4. 不变性：最终分类不应该因为猫挪了个位置就变

特征检测器

考虑灰度图像（单通道）。

• 每个隐藏层神经元只接收图像的一个小区域（称为感受野，receptive field）作为输入。
• 例如，一个 $3 \times 3$ 的感受野对应 9 个输入。
• 神经元的输出可以表示为： $$z = \text{ReLU}(w^T x + w_0)$$ 其中：
  • $x$：感受野内的像素向量。
  • $w$：权重向量，可视为一个 $3 \times 3$ 的矩阵（称为卷积核或滤波器）。
  • $w_0$：偏置项。
  • $\text{ReLU}$：激活函数，定义为 $\text{ReLU}(x) = \max(0, x)$。

该神经元在检测与 w 模式相似的图像块。当输入 x 与 w 越相似（点积越大），输出响应越强。

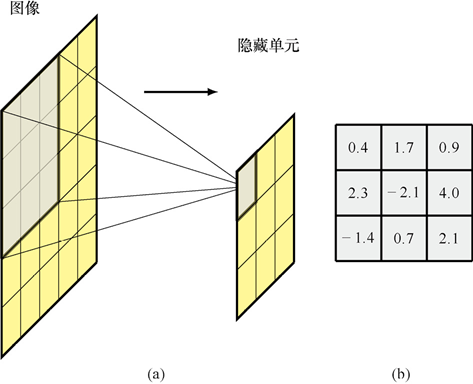

a为感受野，接受一个3*3的像素输入，构成隐藏单元的感受野 b为与隐藏单元相关的权重值，称为卷积核

平移等变性

同一特征（如眼睛）可能出现在图像任意位置。我们希望同一个滤波器能在所有位置检测该特征。

解决方案：在整个图像上共享权重，即使用同一个卷积核在图像上滑动。这种操作称为卷积。实际上，深度学习中的”卷积”通常是互相关（cross-correlation，将滤波器在输入上逐位置计算点积）。

直觉理解：卷积操作就像拿着一个放大镜在图片上逐行扫描。放大镜（卷积核）每次只看一个小区域（感受野），然后算出一个数值。当放大镜移到图片边缘时，它”看到”了边缘模式，输出就变大；移到平坦区域时，输出就很小。同一个放大镜从左上角扫到右下角，就能在整张图片上找到所有相似的模式——这就是参数共享的威力。

二维卷积公式（忽略激活函数） $C(j, k) = \sum_l \sum_m I(j + l, k + m) \cdot K(l, m)$ 其中：

• $I(j, k)$：输入图像在位置 $(j, k)$ 的像素值。
• $K(l, m)$：卷积核在相对位置 $(l, m)$ 的权重。
• $C(j, k)$：输出特征图（feature map，卷积操作的输出）在位置 $(j, k)$ 的值。

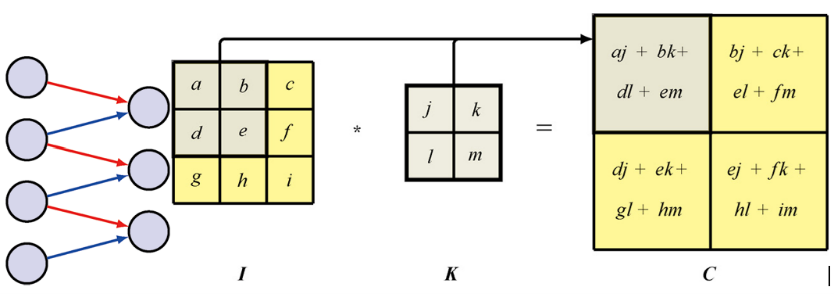

左图为一维卷积（具有相同颜色的连接具有相同的权值），右图为二维卷积

填充

卷积后特征图尺寸会变小。 例如：J×K 图像与 M×M 卷积核卷积后，输出为(J−M+1)×(K−M+1)。

在图像边缘添加“填充”像素。

• 有效卷积：无填充（P=0）
• 等大卷积：填充使得输出尺寸与输入相同。当 M 为奇数时，P = (M-1)/2 填充值通常设为 0（但建议先对图像做均值归一化，使 0 接近平均像素值）。

填充

步幅卷积

使用步幅 $S > 1$，即滤波器每次移动 $S$ 个像素。

控制输出特征图尺寸为：

• J×K：输入图像的尺寸（高度×宽度）
• P：填充（padding）大小
• M：卷积核尺寸（假设是方形的M×M）
• S：步幅（stride）
• $\left\lfloor \cdot \right\rfloor$：向下取整（floor函数）

例子：

• 输入：7×7的图像，卷积核：3×3，步幅：2，填充：1
• 输出尺寸： $\left\lfloor \frac{7 + 2×1 - 3}{2} + 1 \right\rfloor = \left\lfloor \frac{6}{2} + 1 \right\rfloor = \left\lfloor 4 \right\rfloor = 4$所以输出是4×4

多通道卷积

输入图像有多个通道（如 RGB 三通道），卷积核也必须是三维的：$M \times M \times C$，其中 $C$ 是输入通道数。

每个通道使用一个 $M \times M$ 的滤波器，然后将结果相加。

输入图像：红 绿 蓝

卷积核：红权重 绿权重 蓝权重均为3×3 = 3×3×3 的三维卷积核

扩展：多个输出通道（即多个滤波器） 使用 $M \times M \times C \times C_{out}$ 的滤波器张量。 每个输出通道对应一个独立的滤波器。 总参数数：$(M^2 \cdot C + 1) \cdot C_{out}$（+1 是偏置，每个输出通道1个偏置）

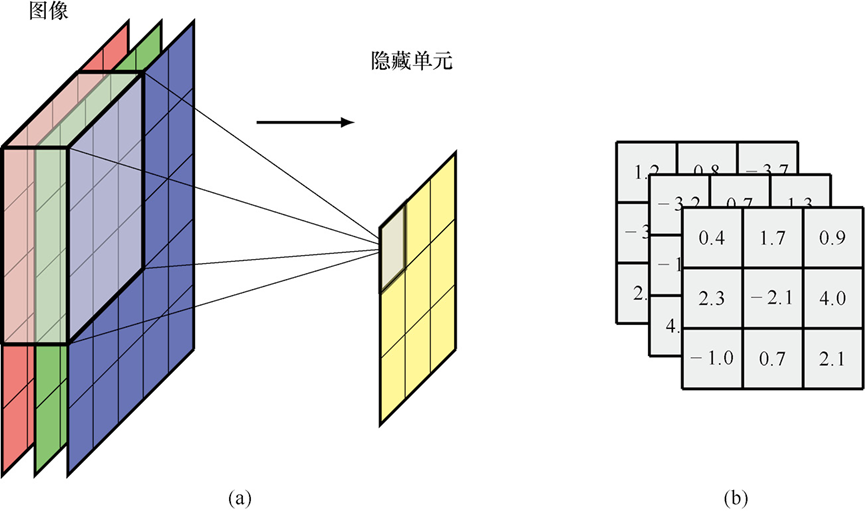

从RGB三个通道接收输入，核有27个权重（+1个未显示的偏置参数）

1×1 卷积：滤波器大小为1×1×C。

作用： 改变通道数（升维或降维） 引入非线性（配合激活函数） 计算量小，常用于网络瓶颈层

减少通道数以降低计算负担，或融合跨通道信息。

池化

池化（Pooling）是卷积神经网络中的一种降采样（down-sampling，降低数据分辨率）操作。

直觉理解：池化就像把一张大照片缩小成缩略图。缩略图虽然丢失了一些细节，但主要特征（比如”这里有一只猫”）依然能看出来。最大池化相当于”只保留最显眼的特征”，平均池化相当于”取区域的平均印象”。缩小后的图片占用更少空间，处理速度也更快。

目的：引入平移不变性（translation invariance，小位移不影响分类）。进一步降采样，减小特征图尺寸。减少参数，防止过拟合（overfitting，模型过度记忆训练数据）。

可分为最大池化（max pooling，取感受野内最大值）和平均池化（average pooling，取平均值）。

• 池化无参数，是固定函数。
• 通常使用 2×2 窗口，步幅为 2。
• 每个通道独立池化。

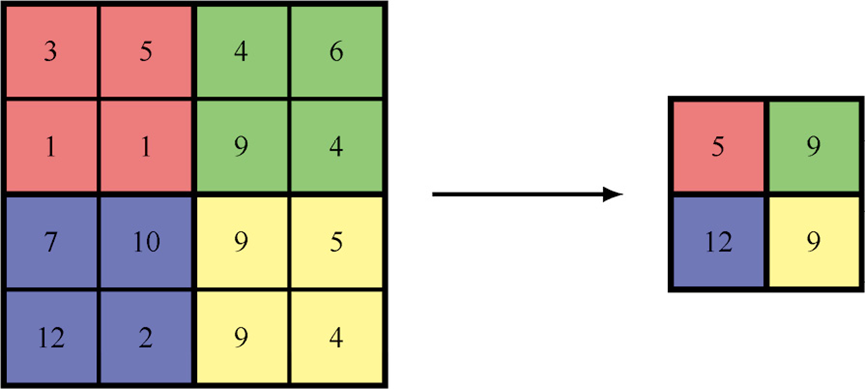

最大池化

多层卷积

CNN 通常由多个“卷积 + 激活 + 池化”层堆叠而成。

结构流程：

1
Input Image
2
→ Conv Layer (卷积层：使用多个滤波器对输入进行卷积操作，提取特征)
3
→ Activation (激活函数：通常使用 ReLU 激活函数对卷积结果进行非线性变换)
4
→ Pooling (池化层：通过最大池化或平均池化进行降采样，减少数据维度)
5
→ Conv Layer （重复结构：多个卷积层、激活函数和池化层交替堆叠）
6
→ Activation
7
→ Pooling
8
→ ...
9
→ Fully Connected Layers（全连接层，fully connected layer：在网络末端使用全连接层整合特征）
10
→ Output

• 每一层提取更抽象的特征（边缘 → 纹理 → 部件 → 物体）
• 参数共享和稀疏连接大幅减少参数数量
• 层次化结构使模型能学习复杂模式

优势：

• 参数少，易于训练
• 具备平移等变性和局部不变性
• 可处理任意大小输入（理论上）

通过多层卷积、激活和池化的组合，CNN构建了一个层次化的特征提取系统。这种设计不仅大幅减少了参数数量，还使网络能够逐步从低级特征提取到高级语义特征。

可视化训练好的CNN

理解CNN“学到了什么”是一个重要问题。我们可以通过可视化技术来探索不同层的特征表示。

滤波器

一种直观方法：在验证集中寻找使某个神经元激活值最大的图像块。

• 第1层：通常响应边缘、角点、颜色斑点（类似Gabor滤波器）。对应于哺乳动物视觉皮层中活跃神经元检测到的特征
• 第2层：响应纹理、简单几何形状。
• 第3层：开始出现物体部件（如车轮、眼睛、鸟喙）。
• 第4层：复杂部件组合或局部物体特征
• 第5层（高层）：响应完整物体（如人脸、狗、汽车）。

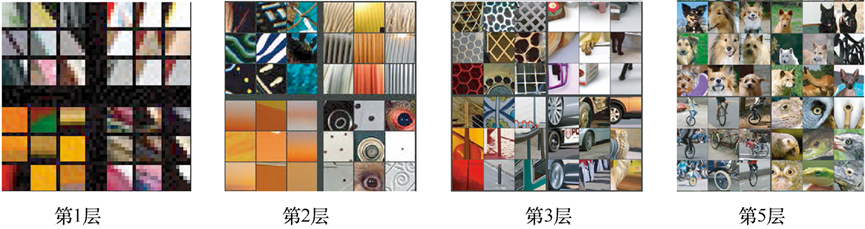

训练好的滤波器

更强大的方法是直接优化输入图像，使其最大化某个神经元的激活。

• 优化目标：最大化某个隐藏单元或输出单元的预激活值。
• 为什么用预激活？避免softmax归一化带来的跨类干扰。 - 与对抗训练有关（后续章节）

例如，最大化“狗”类输出的预激活值，可以生成一个“最像狗”的图像。

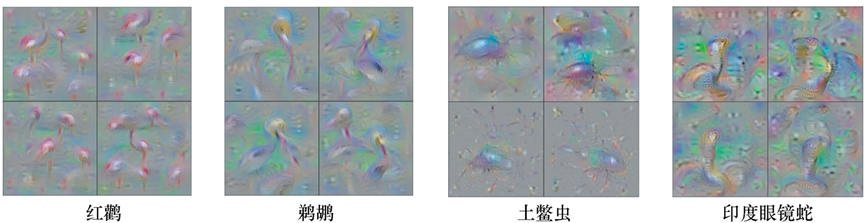

最大化类概率生成图像

显著性图

显著性图是一种可视化技术，用于识别输入图像中对网络最终分类决策影响最大的区域：

• 通过计算损失函数相对于输入像素的梯度来判断每个像素的重要性。
• 梯度绝对值大的像素，说明微小的改变会对分类结果产生大影响，因此是“显著”的。

梯度类激活图（Grad-CAM）：

1. 选择目标类别 $c$：比如我们想看网络为什么认为这张图是”狗”。
2. 前向传播：计算网络输出，得到目标类别 $c$ 狗的预激活值 $a_c$。
3. 反向传播梯度：计算 $a_c$ 相对于最后一个卷积层每个神经元预激活值 $a_{ij}^{(k)}$ 的梯度。 $$\frac{\partial a_c}{\partial a_{ij}^{(k)}}$$
4. 计算权重 $\alpha_k$：对每个通道 $k$，计算其梯度的全局平均值。 $$\alpha_k = \frac{1}{M_k} \sum_i \sum_j \left[ \frac{\partial a_c}{\partial a_{ij}^{(k)}} \right]$$ 其中：

• $M_k$ 是通道 $k$ 的神经元总数。
• $\alpha_k$ 可以理解为：通道 $k$ 对目标类别 $c$ 的”重要性”。

5. 生成热力图：将最后一个卷积层的特征图 $A^{(k)}$ 按 $\alpha_k$ 加权求和。 $$L = \sum_k \alpha_k \cdot A^{(k)}$$ $L$ 就是显著性热力图，尺寸与最后一个卷积层的输出相同（如 14×14）。
6. 上采样并叠加：将 $L$ 上采样（resize）到原始图像大小，并叠加在原图上，用颜色深浅表示显著性。

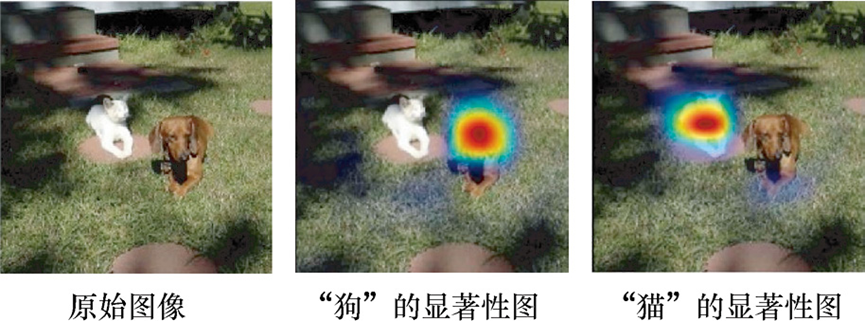

显著性图

对抗性攻击

对抗性攻击揭示了深度神经网络的一个惊人弱点：精心设计的、人眼无法察觉的微小扰动，可以导致网络做出完全错误的分类。

快速梯度符号法是一种简单而有效的生成对抗样本的方法：

原理：

1. 计算梯度：计算损失函数 $E(x, t)$ 相对于输入图像 $x$ 的梯度 $\nabla_x E(x, t)$（梯度的计算依赖反向传播算法）。

• $x$：原始图像
• $t$：真实标签
• $E$：如负对数似然

2. 生成扰动：扰动 $\delta$ 的方向与梯度方向相同，目的是最大化损失。 $$\delta = \varepsilon \cdot \text{sign}(\nabla_x E(x, t))$$

• $\varepsilon$：一个很小的标量（如 0.01），控制扰动幅度
• $\text{sign}()$：取梯度的符号（+1 或 -1）

3. 构造对抗样本： $$x' = x + \delta = x + \varepsilon \cdot \text{sign}(\nabla_x E(x, t))$$

$\varepsilon$ 要足够小，使得 $x'$ 和 $x$ 的差异对人眼来说是”不可察觉”的。

为什么有效？

梯度方向是损失函数增长最快的方向，即使网络有很强的泛化能力，其决策边界在高维空间中可能非常复杂和“脆弱”。微小的、方向正确的扰动就能把输入样本推到决策边界的另一侧。

这种脆弱性并非源于过拟合。一个网络生成的对抗样本，常常也能欺骗其他不同结构的网络。

上图为熊猫识别为长臂猿，下图为停车识别为限速

合成图像

DeepDream 技术 ：DeepDream 是一种生成艺术化图像的技术，通过放大网络在特定层检测到的模式来生成超现实的、梦境般的图像。

工作原理：

1. 选择目标层：选择网络中的一些隐藏层（通常是中间层）。
2. 前向传播：将输入图像送入网络，计算该层所有神经元的激活值 $a_{ijk}(I)$。
3. 设置反向梯度：在反向传播时，将该层的误差信号 $\delta$ 设置为该层的激活值本身。 $$\delta_{ijk} = a_{ijk}(I)$$
4. 反向传播梯度：将梯度反向传播回输入像素空间，得到 $\nabla_I F(I)$。
5. 更新图像：将原始图像 $I$ 沿着梯度方向移动一小步。 $$I_{new} = I + \eta \cdot \nabla_I F(I)$$
6. 重复：重复步骤 2-5 多次，效果会越来越强。

整个过程可以看作在最大化一个函数：

即最大化所选层所有神经元激活值的平方和。

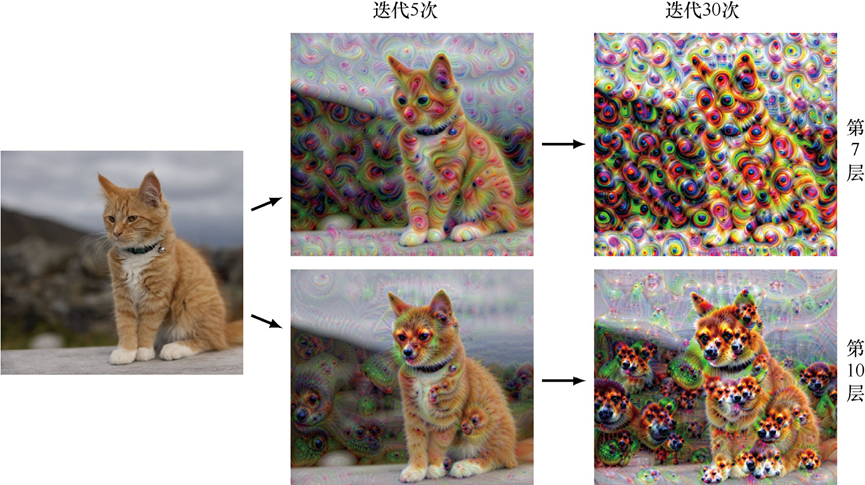

DeepDream 示例

目标检测

目标检测任务不仅要分类图像中的物体，还要定位它们（通常用边界框）。

边界框

• 表示方法：使用一个矩形框来定位物体，通常由四个参数定义：中心坐标 (bx, by) 和宽高 (bW, bH)。这些值通常归一化到 [0, 1] 区间。
• 网络输出：在标准分类网络的基础上，增加 4 个输出节点，用于回归边界框的四个坐标。
• 损失函数：
  • 分类损失：通常使用交叉熵。
  • 定位损失：使用平方和误差来衡量预测框与真

交并比（IoU）

IoU 是评估目标检测模型定位精度的核心指标。

• 定义：预测边界框与真实边界框的交集面积除以并集面积。
• 取值范围：[0, 1]。值越大，表示两个框重叠程度越高，定位越准确。
• 判断标准：通常认为 IoU ≥ 0.5 的预测为“正确检测”。

左边绿色比右边绿色

滑动窗口

朴素的滑动窗口方法效率极低，因为对每个窗口位置都要独立进行一次完整的网络前向传播，而相邻窗口的输入高度重叠，导致卷积层的计算大量重复。

全卷积思想： 将整个大图像一次性输入一个全卷积网络（FCN）。

• 原理：卷积操作本质上是滑动窗口的共享权重版本。当输入图像变大时，卷积层会自然地在所有可能的位置上应用滤波器，输出一个特征图，其中每个位置对应原图中一个感受野的响应。
• 结果：通过一次前向传播，即可得到所有窗口位置的分类结果，效率大幅提升。

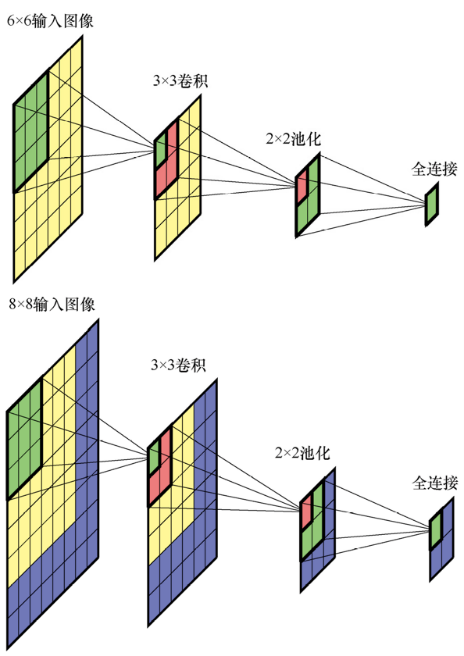

上下对比，多出额外计算部分仅仅为蓝色部分

图像分割

图像分割是比目标检测更精细的任务：为图像中的每个像素分配一个类别标签。

卷积分割

朴素方法

• 以每个像素为中心，取一个局部窗口作为输入。
• 送入CNN分类该像素。
• 为所有像素重复此操作。

大量重复计算，效率极低。

改进方法：全卷积网络（FCN）

• 将传统CNN的全连接层替换为卷积层。
• 整个网络由卷积、池化、激活组成。
• 输入任意大小图像 → 输出相同空间大小的分割图。

一次前向传播即可得到所有像素的预测，效率高。

上采样

池化操作会降低特征图分辨率，丢失空间信息。

使用上采样（up-sampling）或转置卷积将低分辨率特征图恢复到原始图像大小。

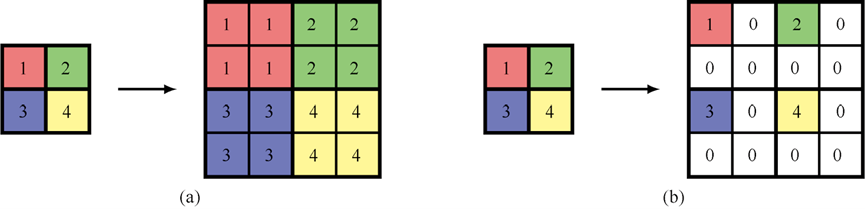

左图对应平均池化，右图对应最大池化（还可以记录最大值位置并复原）

转置卷积

可以将小特征图“放大”为大特征图，可以看作卷积的“逆向”过程。

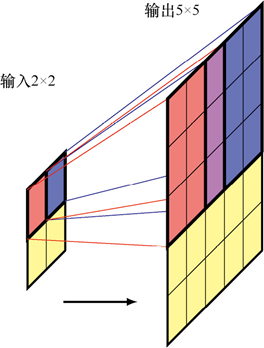

转置卷积（重合部分可求和或取均值）

全卷积网络FCN

• FCN的网络架构没有使用池化，即FCN将全连接层替换为1×1卷积，上下采样全由卷积完成。
• 优点：
  • 可处理任意大小输入
  • 输出为相同大小的分割图
  • 参数共享，高效

1×1卷积的作用：在不改变空间尺寸的情况下，改变通道数（常用于将通道数降为类别数C）。

U-Net架构

U-Net是语义分割的经典架构。

• 编码器（下采样路径）：一系列卷积+池化，提取高层语义特征，但分辨率降低。
• 解码器（上采样路径）：一系列上采样+卷积，逐步恢复空间分辨率。
• 跳跃连接：将编码器某一层的特征图直接“跳过”并拼接到解码器对应层的输入。

将低层的高分辨率细节信息“传递”给高层，弥补池化造成的空间信息丢失。

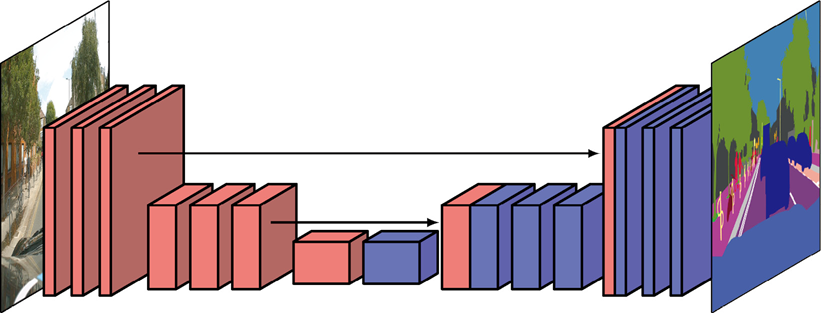

U-Net具有下采样层和上采样层的对称排列结构，每个下采样层的输出被拼接到相应的上采样层

风格迁移

神经风格迁移是一种艺术化图像生成技术，将一张图片的“内容”与另一张图片的“风格”结合起来。

基本思想：

• 内容图像（C）：提供场景和物体（如一张照片）。
• 风格图像（S）：提供艺术风格（如梵高的画作）。
• 生成图像（G）：合成图像，内容像C，风格像S。

总损失函数（一项与原始内容相似，一项与原始风格相似）：

将生成图像 $G$ 视为可学习参数，从内容图像 $C$ 或随机噪声初始化，通过梯度下降法最小化总损失 $E(G)$，使生成的图像 $G$ 在高层语义上像 $C$，而在纹理、笔触、颜色分布上像 $S$。

选择一个中间卷积层（通常选择能捕捉物体轮廓的层），计算 $G$ 和 $C$ 在该层的特征激活的平方误差（内容损失）：

其中 $a_{ijk}(I)$ 是输入图像 $I$ 在位置 $(i,j)$、通道 $k$ 的预激活值。

• 内容图像C在第10层的激活值：[0.8, 0.2, 0.9, …]
• 生成图像G在第10层的激活值：[0.7, 0.3, 0.8, …]
• 内容损失 = (0.8-0.7)² + (0.2-0.3)² + (0.9-0.8)² + …

为了确保生成图像 $G$ 在风格上与风格图像 $S$ 相似，需要保证不同特征通道之间的相关性，使用风格矩阵：

对于选定的卷积层，计算其风格矩阵 $F$：

$F_{kk'}$ 衡量通道 $k$ 和 $k'$ 的特征在空间上的共现程度（相关性）。

风格损失是 $G$ 和 $S$ 的风格矩阵之间的平方误差：

通常使用多个层的风格损失加权和，以捕捉不同尺度的风格特征：

第10章小结

一句话版本：CNN通过卷积核扫描图像（稀疏连接+参数共享）来提取从边缘到物体的层次化特征，配合池化降维，再用全连接层分类；它还能被可视化、被欺骗（对抗攻击），也能做检测、分割和风格迁移。

知识地图：

• 为什么需要CNN：图像有空间结构，全连接网络参数爆炸
• 核心操作：卷积（特征提取）-> 激活（ReLU）-> 池化（降维）-> 多层堆叠
• 关键概念：感受野、卷积核/滤波器（filter）、填充（padding）、步幅（stride）、参数共享、平移等变性
• CNN能做什么：分类、目标检测（边界框+IoU）、图像分割（FCN+U-Net）、风格迁移
• 理解CNN：滤波器可视化、显著性图、Grad-CAM
• CNN的弱点：对抗性攻击（微小扰动导致误分类）

想了解CNN中的梯度是怎么算的？请回顾第4篇的反向传播。想看CNN在现代架构中如何被Transformer取代？请继续阅读第6篇。

Chapter 11 结构化分布

概率图模型

概率图模型（Probabilistic Graphical Model, PGM）的核心思想很直观：用连线图表示变量间的因果和依赖关系。就像工程中的电路图用方框和连线表示元件之间的连接一样，概率图模型用节点（方框）表示随机变量，用箭头（连线）表示”谁影响谁”。看一眼图，你就能知道哪些变量之间有依赖，哪些是独立的——不需要任何数学推导。

所有概率操作本质上都建立在两个基本规则之上：

• 加法规则：$p(X) = \int p(X, Y) dY$ （求边缘分布）
• 乘法规则：$p(X, Y) = p(Y|X)p(X)$ （求联合分布）

尽管我们可以仅用代数来处理复杂的概率模型，但使用图解表示具有巨大优势：

1. 可视化结构：直观地展示概率模型的依赖关系，有助于设计和理解新模型。
2. 揭示性质：通过观察图的结构，可以推断出变量间的条件独立性。
3. 简化计算：复杂的推理和学习算法（如消息传递）可以用图上的操作来表示，使底层数学更清晰。

注意：在这之后神经网络图用蓝色表示，而概率图模型用红色表示，以避免混淆。

有向图

有向图模型（也称为贝叶斯网络或贝叶斯网，Bayesian network）是概率图模型的一种，其中边（链接）带有箭头，表示变量间的依赖或因果关系。其基本元素有：

• 节点（Nodes/Vertices）：代表随机变量（如 $a$, $b$, $c$）。
• 有向边（Directed Edges/Links）：箭头从一个变量指向另一个变量，表示前者是后者的“原因”或“父节点”。
• 父节点与子节点：如果存在从 $a$ 到 $c$ 的箭头，则 $a$ 是 $c$ 的父节点，$c$ 是 $a$ 的子节点。

需要注意的是，虽然贝叶斯网络中的边带有方向，但这并不总是意味着因果关系。边的方向更多地表示了变量间的依赖关系和因子分解的顺序。

分解

考虑三个变量 $a$, $b$, $c$ 的联合分布 $p(a, b, c)$。

根据乘法规则，可以进行分解：

图形表示

我们可以将上面的分解式画成一个有向图：

• 为每个变量 $a$, $b$, $c$ 创建一个节点。
• 为每个条件概率因子添加有向边：
  • $p(c | a, b)$：从 $a$ 和 $b$ 分别画箭头指向 $c$。
  • $p(b | a)$：从 $a$ 画箭头指向 $b$。
  • $p(a)$：没有条件，所以没有指向 $a$ 的边。

分解图

完全连接图：对于 K 个变量，最一般的分解是： $p(x_1, ..., x_K) = p(x_K | x_1, ..., x_{K-1}) \cdot ... \cdot p(x_2 | x_1) \cdot p(x_1)$ 对应的图是一个完全连接图：每个节点都从所有编号更小的节点接收边。

• 这种分解适用于任何联合分布。
• 但这样的图没有提供任何“有趣”的信息，因为它假设所有变量都可能相互依赖。

真正有价值的信息来自于缺失的边。 因为一条边的存在表示一个直接的依赖关系（在给定父节点的情况下）。而因此一条边的缺失表示一个条件独立性。

对于一个包含 K 个节点的有向图，其联合概率分布的通用分解规则是：

其中：

• $pa(k)$ 表示节点 $x_k$ 的父节点集合（parents of k）。
• 这个乘积对图中所有节点进行。
• 只要每个条件概率 $p(x_k | pa(k))$ 是归一化的（即对 $x_k$ 积分为1），那么整个乘积也自动是归一化的。

离散变量

当图模型中的节点代表离散变量时，每个变量有 $K$ 个可能的状态（例如，$K$ 个类别）。

一个 $K$ 状态离散变量 $x$ 的分布由参数向量 $\mu = (\mu_1, ..., \mu_K)^T$ 定义，满足 $\sum_{k=1}^K \mu_k = 1$。其概率质量函数为：

其中 $x_k \in \{0,1\}$ 是 $x$ 的 one-hot 编码，即只有一个 $x_k=1$，其余为 0。由于归一化约束，只需指定 $K-1$ 个参数。

考虑两个离散变量 $x_1$ 和 $x_2$，每个都有 $K$ 个状态。

• 完全联合分布：$p(x_1, x_2)$ 由 $K^2$ 个值 $\mu_{kl} = p(x_1=k, x_2=l)$ 定义。由于 $\sum_{k,l} \mu_{kl} = 1$ ，独立参数数量为 $K^2 - 1$。
• 链式结构：使用乘法规则，$p(x_1, x_2) = p(x_2|x_1)p(x_1)$。
  • $p(x_1)$ 需要 $K-1$ 个参数。
  • $p(x_2|x_1)$ 需要 $K(K-1)$ 个参数（因为对 $x_1$ 的每个 $K$ 个取值，$p(x_2|x_1)$ 是一个 $K$ 状态分布，需 $K-1$ 个参数）。
  • 总参数数：$(K-1) + K(K-1) = K^2 - 1$，与完全联合分布相同。

一个完全连接的有向图（如从 $x_1$ 指向 $x_2$）可以表示任何联合分布，因为它没有施加任何限制。

参数数量与图结构的关系

• 完全连接图（所有可能的边都存在）：能表示最一般的联合分布，但参数数量为 $K^M - 1$，随变量数 $M$ 指数增长。
• 无连接图（独立变量）：联合分布为 $p(x_1,...,x_M) = \prod_{i=1}^M p(x_i)$。每个 $p(x_i)$ 需 $K-1$ 个参数，总参数数为 $M(K-1)$，随 $M$ 线性增长。
• 部分连接图：在完全一般和完全独立之间取得平衡。例如，链式结构： $$p(x_1,...,x_M) = p(x_1)\prod_{i=2}^M p(x_i|x_{i-1})$$
  • $p(x_1)$：$K-1$ 个参数。
  • 每个 $p(x_i|x_{i-1})$：$K(K-1)$ 个参数。
  • 总参数数：$K-1 + (M-1)K(K-1)$，随链长 $M$ 线性增长（而非指数增长），但能表示比独立模型更复杂的依赖关系。

部分链接图（链式结构）减少参数

进一步减少参数的方法是参数共享。

在链式结构中，我们可以假设所有条件分布 $p(x_i|x_{i-1})$（$i=2,...,M$）都由同一组 $K(K-1)$ 个参数控制。

• 效果：总参数数变为 $K-1 + K(K-1)$，与 $M$ 无关。
• 限制：这意味着所有转移（从 $x_{i-1}$ 到 $x_i$）都遵循相同的“规则”。
• 应用：这在隐马尔可夫模型（HMM）和循环神经网络（RNN）中很常见。

与上图类似，但是最上面的参数$\mu$可以给多个节点共享的图模型。

高斯变量

条件分布：

考虑一个包含 $D$ 个变量的任意有向无环图，其中节点 $i$ 代表一个具有高斯分布的单个连续随机变量 $x_i$。该分布的均值取为父节点 $\text{pa}(i)$ 状态的线性组合：

其中：

• $w_{ij}$ 和 $b_i$ 是控制均值的参数，
• $v_i$ 是条件分布 $x_i$ 的方差。

联合分布：

联合分布的对数是所有节点条件分布对数的乘积：

代入上式后可得：

其中 $\mathbf{x} = (x_1, \dots, x_D)^T$，‘const’ 表示与 $\mathbf{x}$ 无关的项。

该表达式是 $\mathbf{x}$ 分量的二次函数，因此联合分布 $p(\mathbf{x})$ 是一个多变量高斯分布。

• 每个变量的均值满足以下递推关系：

  $$\mathbb{E}[x_i] = \sum_{j \in \text{pa}(i)} w_{ij} \mathbb{E}[x_j] + b_i$$

  假设节点编号满足每个节点的编号高于其父节点，可以从编号最小的节点开始，递归地计算 $\mathbb{E}[\mathbf{x}] = (\mathbb{E}[x_1], \dots, \mathbb{E}[x_D])^T$ 的各个分量。

• 联合分布的协方差矩阵元素满足递推关系：

  $$\text{cov}[x_i, x_j] = \sum_{k \in \text{pa}(j)} w_{jk} \text{cov}[x_i, x_k] + I_{ij} v_j \quad (11.13)$$

  其中 $I_{ij}$ 是指示函数（当 $i = j$ 时为 1，否则为 0）。协方差也可以从编号最小的节点开始递归计算。

考虑一个协方差矩阵部分受约束的联合高斯分布： $x_1 \to x_2 \to x_3$

• 均值：

  $$\mathbf{\mu} = (b_1, \, b_2 + w_{21}b_1, \, b_3 + w_{32}b_2 + w_{32}w_{21}b_1)^T$$

• 协方差矩阵：

  $$\mathbf{\Sigma} = \begin{pmatrix} v_1 & w_{21}v_1 & w_{32}w_{21}v_1 \\ w_{21}v_1 & v_2 + w_{21}^2 v_1 & w_{32}(v_2 + w_{21}^2 v_1) \\ w_{32}w_{21}v_1 & w_{32}(v_2 + w_{21}^2 v_1) & v_3 + w_{32}^2(v_2 + w_{21}^2 v_1) \end{pmatrix}$$

同样，可以将线性-高斯图模型扩展到节点代表多元高斯变量的情况。节点 $i$ 的条件分布为：

其中 $\mathbf{W}_{ij}$ 是一个矩阵（若 $\mathbf{x}_i$ 和 $\mathbf{x}_j$ 维度不同则为非方阵）。同样容易验证，所有变量的联合分布仍是高斯分布。

模型表示

在实际应用中，我们将图模型用于机器学习问题时，通常会将一些随机变量设置为特定的观测值。例如，在线性回归模型中，随机变量 ${t_n}$ 会被设置为训练集中的具体值。在图模型中，我们通过将相应节点涂上阴影来表示这些观测变量。

此外，模型参数（如权重 $w$）通常被视为确定性参数，用浮动变量表示。未观测的随机变量（如潜在变量或隐藏变量）则用开放的红圈表示。

最终，我们有三类变量：

1. 未观测的随机变量（潜在变量），用开放红圈表示。
2. 观测的随机变量，用蓝色阴影红圈表示。
3. 非随机参数，用浮动变量表示。

这种表示方法有助于清晰地描述模型的结构和变量之间的关系，为后续的推理和学习提供基础。

示例图

• 红色圆圈$w$： 表示模型的参数（权重），即非随机变量。在图中用“浮动变量”表示，说明它是可学习的参数，而不是随机变量。
• 蓝色矩形框 $N$：表示有$N$个相同的节点
• 红色圆圈 $t_n$： 被涂成蓝色阴影，表示这是一个观测变量（即训练数据中的真实标签）。在概率图模型中，观测变量用阴影节点表示。
• $x_n ,\sigma^2,\lambda$：浮动变量，确定性参数

条件独立性

考虑三个随机变量 $a$、$b$ 和 $c$。如果在给定 $c$ 的条件下，$a$ 的条件分布不依赖于 $b$ 的取值，即：

那么我们说 $a$ 在给定 $c$ 的条件下与 $b$ 是条件独立的（conditional independence）。

这也可以通过联合分布来表达。利用概率的乘法规则：

将条件独立性代入上式，得到：

这说明，在给定 $c$ 的条件下，$a$ 和 $b$ 的联合分布可以分解为其各自条件分布的乘积，即 $a$ 和 $b$ 在给定 $c$ 时是统计独立的。

为了简洁表示，我们使用如下符号：

表示 $a$ 在给定 $c$ 的条件下与 $b$ 条件独立。

注意：条件独立性必须对 $c$ 的所有可能取值都成立，而不仅仅是某些特定值。

三个示例

直接通过概率运算验证条件独立性非常耗时。图模型的优势在于，我们可以直接从图结构判断哪些变量之间存在条件独立性。这一方法称为 d-分离（d-separation，其中 “d” 代表 “directed” 有向）。

通过三个简单的三节点图例来理解：

1. 图结构：a → c ← b 对应的联合分布为： $$p(a, b, c) = p(a|c)p(b|c)p(c)$$

• 当 没有变量被观测 时，对 $c$ 边缘化： $$p(a, b) = \sum_c p(a|c)p(b|c)p(c)$$ 该式一般不能分解为 $p(a)p(b)$，因此 $a$ 和 $b$ 不独立，记为 $a \not\perp\!\!\!\perp b \mid \emptyset$。
• 当 观测到 $c$ 时（即条件在 $c$ 上），联合分布变为： $$p(a, b|c) = \frac{p(a, b, c)}{p(c)} = p(a|c)p(b|c)$$ 此时 $a$ 和 $b$ 在给定 $c$ 的条件下独立，即 $a \perp\!\!\!\perp b \mid c$。
• 节点 $c$ 在路径 $a \to c \leftarrow b$ 中是tail-to-tail（箭头尾部相连）。当 $c$ 未被观测时，路径是“通”的（信息可以在这条路径上传递，变量之间存在依赖关系），$a$ 和 $b$ 依赖；当 $c$ 被观测（条件化）时，路径被“阻塞”，$a$ 和 $b$ 变为条件独立。

  未观测c时：路径是”通的”，a和b通过共同的”结果”c产生关联

  • 举例：a=下雨，b=洒水车，c=地面湿： 虽然下雨和洒水车无关，但它们都可能导致地面湿，所以通过”地面湿”这个共同结果，a和b变得相关

  观测c后：路径被”阻塞”,知道了c的状态，a和b就独立了

  • 举例：如果已经知道地面是湿的，那么下雨和洒水车就独立了

2. 图结构：a → c → b 对应的联合分布： $$p(a, b, c) = p(a)p(c|a)p(b|c)$$

• 未观测任何变量时，$a$ 和 $b$ 不独立（存在从 $a$ 到 $b$ 的路径）。
• 观测到 $c$ 时，利用贝叶斯定理可得： $$p(a, b|c) = \frac{p(a)p(c|a)p(b|c)}{p(c)} = p(a|c)p(b|c)$$ 因此 $a \perp\!\!\!\perp b \mid c$。
• 节点 $c$ 在路径 $a \to c \to b$ 中是 head-to-tail（一个箭头头，一个箭头尾）。未观测时路径“通”，观测后路径被“阻塞”。

3. 图结构：a → c ← b 对应的联合分布： $$p(a, b, c) = p(a)p(b)p(c|a, b)$$

• 未观测任何变量时，对 $c$ 边缘化： $$p(a, b) = p(a)p(b)$$ 所以 $a$ 和 $b$ 独立，即 $a \perp\!\!\!\perp b \mid \emptyset$。
• 观测到 $c$ 时： $$p(a, b|c) = \frac{p(a)p(b)p(c|a, b)}{p(c)}$$ 这个表达式一般不能分解为 $p(a|c)p(b|c)$，因此 $a \not\perp\!\!\!\perp b \mid c$。
• 节点 $c$ 在路径 $a \to c \leftarrow b$ 中是 head-to-head（箭头头部相连），也称为 碰撞节点 。未观测时，路径被“阻塞”，$a$ 和 $b$ 独立；一旦观测 $c$，路径被“打通”，$a$ 和 $b$ 变得依赖。

不仅是 $c$ 本身，如果观测到 $c$ 的任意一个后代节点，路径也会被“打通”。

以医学诊断为例，考虑变量：症状(Symptom)、疾病(Disease)和检测结果(Test)。

• 对于结构S→D←T：在不知道疾病的情况下，症状和检测结果是相关的；但一旦知道疾病诊断结果，症状和检测结果就变得独立。
• 对于结构S→D→T：在不知道疾病时，症状和检测结果相关；知道疾病后两者独立。
• 对于结构S→D←T：在不知道任何信息时，症状和检测结果独立；但知道疾病后两者变得相关。

d-分离

通过检查路径是否”通”来判断变量是否条件独立。

给定一个有向无环图 (DAG)，判断集合 $A$ 是否在给定集合 $C$ 的条件下与集合 $B$ d-分离：

1. 考虑从 $A$ 中任意节点到 $B$ 中任意节点的所有路径。
2. 一条路径被“阻塞”当且仅当路径中存在一个节点满足以下任一条件：

• 该节点是 tail-to-tail 或 head-to-tail，且该节点在集合 $C$ 中（即被观测）。
• 该节点是 head-to-head，且该节点及其所有后代节点都不在集合 $C$ 中。

3. 如果所有路径都被阻塞，则称 $A$ 被 $C$ d-分离于 $B$，即 $A \perp\!\!\!\perp B \mid C$ 成立。

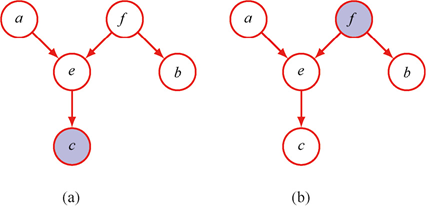

d-分离

• (a) 从a 到 b 的路径既没有被 f 阻塞（尾对尾且未观测），也没有被 e 阻塞（头对头但只有一个已观测后代节点），所以 $a \perp\!\!\!\perp b \mid c$无法得出。
• (b) 从a 到 b 的路径被被 f 阻塞（尾对尾且被观测）所以 $a \perp\!\!\!\perp b \mid f$，同时也被 e 阻塞（头对头且和后代没有被观测）

相消解释

head-to-head 结构导致了一种有趣的现象，称为“解释消除”。

例子：考虑一个汽车燃油系统，包含三个二值变量：

• $B$：电池状态（1=有电，0=没电）
• $F$：油箱状态（1=满，0=空）
• $G$：油表读数（1=满，0=空）

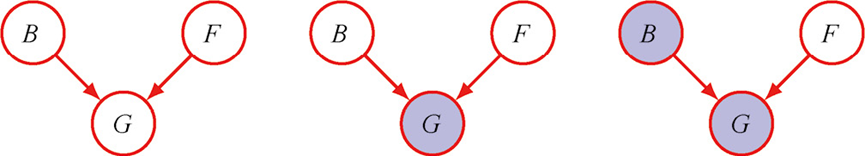

油箱例子

假设 $B$ 和 $F$ 独立，$G$ 依赖于 $B$ 和 $F$（油表可能因电池没电或油箱空而显示为空）。

• 先验：$p(F=0) = 0.1$
• 观测到 $G=0$（油表为空）后，计算后验：

油箱为空的概率上升了（从 0.1 到 0.257）。

• 再观测到 $B=0$（电池没电）后：

油箱为空的概率下降了。

解释：观察到电池没电（$B=0$）为油表为空（$G=0$）提供了一个“解释”，从而“消除”了油箱空（$F=0$ ）作为解释的必要性。这说明，原本独立的 $B$ 和 $F$，在观测到它们的共同“结果” $G$ 后，变得依赖了。这就是 head-to-head 结构的典型行为。

朴素贝叶斯

朴素贝叶斯是一种基于条件独立假设的分类模型。

假设输入向量 $\mathbf{x} = (x^{(1)}, ..., x^{(L)})$，类别为 $C_k$。其核心假设是：在给定类别 $C_k$ 的条件下，各个特征 $x^{(l)}$ 相互独立，即：

类别节点 $C_k$ 指向所有特征节点 $x^{(1)}, ..., x^{(L)}$。由于 $C_k$ 是 tail-to-tail 节点，一旦条件在 $C_k$ 上，所有 $x^{(i)}$ 和 $x^{(j)}$ 之间的路径都被阻塞，因此它们是条件独立的。

分类时，使用贝叶斯定理：

其中 $p(\mathbf{x}) = \sum_k p(\mathbf{x}|C_k)p(C_k)$。

注意：虽然条件独立假设很强（现实中特征往往相关），但朴素贝叶斯在文本分类等任务中表现良好，因为决策边界对类条件密度的细节不敏感。

生成式模型

生成模型试图学习数据的生成过程。一个图像生成的例子：

• 类别、位置、尺度从先验分布独立采样。
• 图像从依赖于类别、位置、尺度的条件分布中生成。
• 未观测图像时，类别、位置、尺度相互独立（路径 head-to-head 且图像未观测，路径被阻塞）。
• 观测到图像后，这些变量变得依赖（路径被打通）。例如，知道物体类别有助于推断其位置。

生成模型可以生成新样本，而判别模型（如直接训练分类器）通常不能。

马尔可夫毯

对于图中的一个节点 $x_i$，其马尔可夫毯是使得 $x_i$ 与其图中其余所有节点条件独立的最小节点集合。

具体来说，$x_i$ 的马尔可夫毯包含：

• 父节点
• 子节点
• 子节点的其他父节点

在 head-to-head 结构中，观测到子节点会打通其父节点之间的路径（解释消除）。因此，为了“隔离” $x_i$，必须同时观测其子节点和子节点的其他父节点。

马尔可夫毯给出了计算 $p(x_i | \mathbf{x}_{\backslash i})$ 时真正依赖的变量集合，极大简化了推理。

马尔可夫毯

图作为过滤器

图模型可以从两个等价的视角理解：

1. 分解视角：图定义了联合分布必须分解为特定形式的条件概率乘积。
2. 独立性视角：图通过 d-分离定义了一组必须满足的条件独立性。

d-分离定理 保证了这两个视角是等价的：一个分布能通过“分解过滤器”当且仅当它能通过“独立性过滤器”。

我们可以把图模型（此处为有向图模型）看作一种过滤器，其中的概率分布p(x) 只有在满足有向分解特性时才能通过过滤器。将通过过滤器的所有可能概率分布p(x)的集合记为DF 。我们也可以根据是否满足图的d分离特性所隐含的所有条件独立性，使用图（作为第二种过滤器）来过滤分布。d分离定理表明，同样的一组分布DF将被允许通过第二种过滤器

序列模型

在许多机器学习应用中，数据是以序列形式出现的。例如：

• 文本是由词语组成的序列
• 蛋白质是由氨基酸组成的序列
• 音频信号是时间上的采样序列
• 每日降雨量是按天排列的测量值

尽管有些序列并非严格的时间序列，但通常会借用“时间”、“过去”、“未来”等术语来描述顺序关系。

我们用 $x_1, \dots, x_N$ 表示一个长度为 $N$ 的序列，其中每个 $x_n$ 是一个向量（可以是标量，也可以是多维向量）。

有时我们会从同一分布中独立抽取多个这样的序列。此时，所有序列的联合分布可以分解为各个序列分布的乘积。本节我们主要关注建模单个序列。

一般自回归模型

自回归模型（autoregressive model）的核心思想是：用变量自身的过去值来预测当前值。根据概率的乘法规则，任意 $N$ 个变量的联合分布可以写成一系列条件分布的乘积。如果我们按照序列的自然顺序排列变量，则有：

一般自回归模型，每个节点都从序列中前一个节点接受一个连接

这个表示形式具有完全的通用性，因此在建模上没有带来任何优势，因为它没有引入任何假设或简化。

为了简化模型，我们可以引入条件独立性假设，通过移除图中的边，或者等价地，从公式 (11.42) 右边的条件变量中删除某些变量。

最极端的简化是移除所有条件变量，得到：

这表示所有变量相互独立，完全忽略了顺序信息。

一个更合理的假设是：每个变量只依赖于它前面的一个变量(一阶马尔可夫模型)。此时联合分布为：

一阶马尔可夫链

利用 d-分离准则可以验证：

这意味着预测下一个观测值时，只需知道前一个观测值，而与更早的历史无关。

我们可以扩展模型，让每个变量依赖于前两个变量，得到二阶马尔可夫模型：

二阶马尔可夫

一般地，M 阶马尔可夫链的条件分布依赖于前 M 个变量。

参数数量问题

假设观测变量是离散的，有 $K$ 个状态。

• 一阶马尔可夫模型：条件分布 $p(x_n | x_{n-1})$ 有 $K(K - 1)$ 个参数。
• M 阶马尔可夫模型：条件分布 $p(x_n | x_{n-M}, \dots, x_{n-1})$ 有 $K^{M-1}(K - 1)$ 个参数。

参数数量随 $M$ 指数增长，因此高阶模型在 $M$ 较大时变得不实用。

• 一阶模型需要 10×(10-1) = 90个参数
• 二阶模型需要 10×10×(10-1) = 900个参数
• 三阶模型需要 10³×(10-1) = 9000个参数

隐变量模型

为了构建不受马尔可夫阶数限制、但参数量有限的序列模型，可以引入隐变量（latent variable，无法直接观测但影响观测结果的变量）。

对于每个观测 $x_n$，引入一个对应的隐变量 $z_n$（类型或维度可与 $x_n$ 不同）。假设这些隐变量形成一个马尔可夫链，就得到了状态空间模型。

隐变量模型

• 隐变量 $z_n$ 构成一个马尔可夫链，表示给定当前状态 $z_n$，未来状态与过去状态无关。
• 每个观测 $x_n$ 只依赖于其对应的隐变量 $z_n$，不直接依赖其他观测或隐变量。

关键的条件独立性是：

联合分布为：

利用 d-分离可以发现，任何两个观测变量 $x_n$ 和 $x_m$ 都通过隐变量路径相连，且该路径不会被阻断。因此，预测分布：

不具有任何条件独立性，即未来的预测依赖于所有过去的观测。

换句话说，观测变量本身不满足任何阶的马尔可夫性质。

第11章小结

一句话版本：概率图模型用节点和箭头画出变量间的依赖关系图，通过d-分离规则可以从图上直接判断哪些变量条件独立，而不需要复杂的概率计算。

知识地图：

• 核心思想：用图形表示概率分布的结构（分解+独立性两个等价视角）
• 有向图模型（贝叶斯网络）：联合分布 = 各节点条件概率的乘积；边的缺失 = 条件独立性
• 关键概念：父节点/子节点、条件独立性、d-分离（tail-to-tail / head-to-tail / head-to-head）
• head-to-head（碰撞节点）：未观测时阻塞路径，观测后打通路径（解释消除/相消解释）
• 应用模型：朴素贝叶斯（分类）、生成式模型、序列模型
• 序列建模：自回归 -> 马尔可夫模型（参数指数增长） -> 隐变量模型（有限参数+长期依赖）

概率图模型中的”分解”思想和第3篇中神经网络的层级结构有异曲同工之妙——都是通过结构化设计来减少参数、提高效率。而序列模型中的隐变量思想，在第6篇的Transformer中会以”注意力机制”的形式重新出现。

感谢您的阅读！如果可以，给俺点些关注吧~

深度学习笔记-5：卷积网络与概率图模型

周一 9月 01 2025

12469 字 · 46 分钟

记录深度学习学习CNN卷积神经网络概率图模型

---

© MuxiaoWF | CC BY-NC-SA 4.0

分享

分享这篇博客

X (Twitter)TelegramRedditFacebookEmailQQ

关闭

关闭
